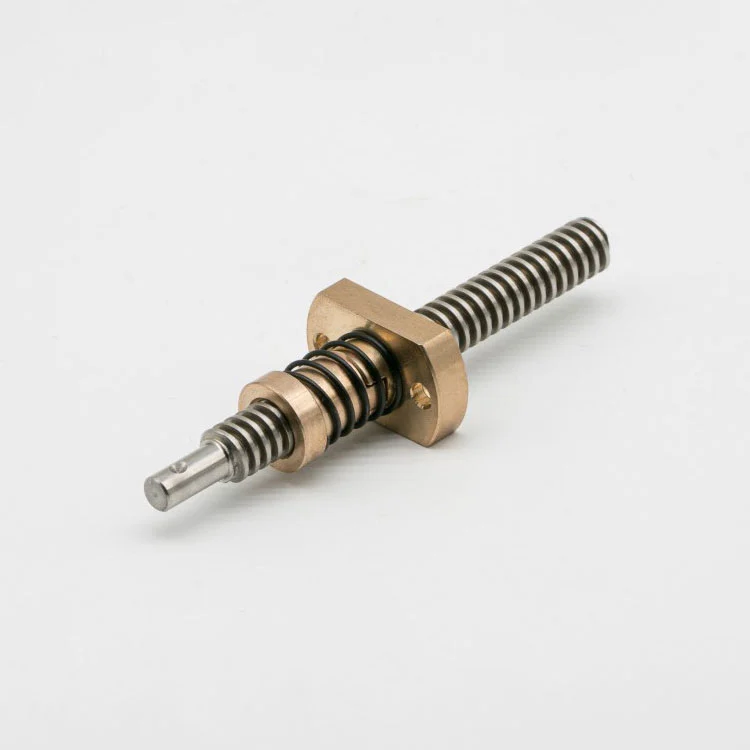

Пружинна гайка против люфт за CNC машина

Като професионален производител, фокусиращ се върху прецизни трапецовидни винтове и гайки, Maitu предоставя високоефективна пружинна гайка против люфт за CNC машина, специално проектирана да разреши грешката при загубено движение, причинена от луфт в стандартните трапецовидни гайки по време на двупосочни движения на CNC машина. Според конкретните модели на вашите CNC машини, изискванията за натоварване, работната температура и изискванията за позиционна точност, ние можем да персонализираме ключови параметри като спецификация на резбата (30-градусов трапецовиден или 29-градусов ACME), структура на гайката, напрежение на предварителното натоварване на пружината, дизайн на фланеца и избор на материал. Неговият новаторски пружинен дизайн непрекъснато упражнява постоянно предварително натоварване, поддържайки нулева аксиална хлабина през целия експлоатационен живот и отговаря на нуждите от високо прецизно предаване на CNC машинни инструменти, без да увеличава прекомерния въртящ момент.

Технически спецификации на продукта

Забележка: * показва специални спецификации, които могат да бъдат персонализирани според модела, изискванията за натоварване и изискванията за позиционна точност на вашите CNC машини.

Основни предимства за CNC машинни приложения

1. Пружинно елиминиране на динамичния луфт: Приема усъвършенстван пружинно натоварен компенсационен механизъм, който непрекъснато упражнява последователно предварително натоварване, за да елиминира аксиалната хлабина (0,1 mm-0,3 mm, присъща на стандартните гайки), осигурявайки нулев луфт през целия експлоатационен живот и ефективно избягвайки грешки при загубено движение при двупосочни движения на CNC машина, подобрявайки прецизността на обработка.

2. Експертно калибриран баланс на въртящия момент: След 12+ години оптимизация на научноизследователска и развойна дейност, предварителното натоварване е прецизно регулирано, за да балансира елиминирането на хлабината и ниския въртящ момент, осигурявайки висока чувствителност на механизмите за подаване на CNC машини без прекомерно увеличаване на въртящия момент или ускорено износване, като се избягва необходимостта от извънгабаритни двигатели.

3. Специфична за CNC устойчивост на износване: Изработена от устойчиви на износване бронзови сплави или самосмазващи се инженерни пластмаси (PEEK/POM), съчетани с прецизно валцувани резби, твърдостта на повърхността достига HRC 50-55, намалявайки степента на износване с 50% в сравнение с обикновените гайки против хлабина, адаптирайки се към дългосрочна високочестотна работа на CNC машини.

4. Висока адаптивност към работните условия на CNC: Може да работи стабилно в температурния диапазон от -20 ℃ до 280 ℃, като издържа на въздействието на флуид за рязане и метални стружки в CNC машинни среди, осигурявайки стабилно предаване и точност на позициониране дори при тежки работни условия.

Ключови параметри на ефективността

1. Опции за материали: Предлага се във висококачествена бронзова сплав (висока товароносимост, отлично разсейване на топлината) и самосмазващи се инженерни пластмаси (PEEK/POM, леки, устойчиви на корозия), отговарящи на различни CNC обработващи среди и изисквания за натоварване.

2. Точност на позициониране: Прецизността на резбата достига ниво ISO 4, грешката на стъпката е по-малка от ±0,003 mm, луфтът се контролира в рамките на 0,01 mm, отговаряйки на нуждите от високо прецизно позициониране на CNC фрезови, стругови и гравиращи машини.

3. Устойчивост на износване и стабилност: След специална обработка за укрепване на повърхността, пружинната гайка против люфт за CNC машина има отлична устойчивост на износване и структурна стабилност и може да поддържа стабилна производителност при дългосрочна високочестотна работа на CNC машини без деформация или повреда.

4. Регулиране на предварителното натоварване: Оборудван с регулируема система за предварително натоварване, напрежението на предварителното натоварване може да бъде фино настроено според специфичните изисквания за натоварване и точност на машините с ЦПУ, осигурявайки оптимална производителност в различни сценарии на приложение.

Нашите предимства в производството на прецизни компоненти с ЦПУ

1. Сила на научноизследователска и развойна дейност, специфична за CNC: Нашият екип за научноизследователска и развойна дейност разполага с 10 технически инженери с повече от 10 години опит в прецизните трансмисионни компоненти, фокусирани върху решаването на проблемите с хлабината и прецизността на гайките в приложенията на CNC машини и овладяване на основни технологии като калибриране на предварително натоварване с пружина.

2. Строг производствен контрол: Оборудван с 10 професионални производствени линии, включително усъвършенствани машини за валцоване на резби и високопрецизни CNC стругове, както и специален цех за прецизно тестване. Всяка пружинна гайка против люфт за CNC машина се подлага на тест за постоянство на въртящия момент и откриване на луфт, преди да напусне фабриката, за да се гарантира квалификацията на продукта.

3. Богат опит при персонализиране: Произвели сме повече от 16 000 вида прецизни трансмисионни компоненти и имаме богат опит при персонализиране за специфични за CNC машини гайки, които могат да бъдат персонализирани според моделите на CNC машини, типовете резби (30-градусова трапецовидна/29-градусова ACME) и изисквания за точност.

4. Сертифициране на професионална квалификация: Преминахме сертифициране на системата за управление на качеството ISO 9001, разполагаме с портфолио от патенти и нашите продукти са признати от повече от 5000 местни и чуждестранни клиенти, включително много производители на CNC машини.

Персонализиране и обслужване на едно гише

1. Професионална консултация при търсене: Нашият технически екип предоставя индивидуална консултация за адаптиране на CNC машина, разбира задълбочено модела, натоварването, позиционната точност и работната среда на вашите CNC машини и предоставя целеви продуктови решения.

2. Поддръжка на процеса на персонализиране: За специфично персонализиране на CNC машина, ние предоставяме 2D/3D дизайн на чертежи, пробно производство на проби, прецизно тестване и други услуги на едно гише, гарантирайки, че продуктът отговаря напълно на вашата CNC машина за подаване и механизми за позициониране.

3. Професионално опаковане и транспортиране: Продуктите са опаковани във влагоустойчива, прахоустойчива и против сблъсък опаковка, като се избягват повреди и замърсяване по време на транспортиране, като се гарантира, че производителността на продукта няма да бъде засегната.

4. Ефективна гаранция за доставка: Стандартните модели, подходящи за обикновени CNC машини са на склад, със срок на доставка от 3-7 работни дни; персонализираните продукти се доставят в рамките на 10-18 работни дни, с професионална логистика, за да се гарантира навременно пристигане.

5. Следпродажбена техническа поддръжка: Осигурете 24-месечен гаранционен период за качество и изпратете професионални техници, които да осигурят насоки за инсталиране, отстраняване на грешки и поддръжка на място за групови поръчки, решавайки навреме вашите проблеми с употребата.

Ръководство за употреба и поддръжка на CNC машини

1. Спецификации за почистване: Преди инсталиране използвайте алкохол с висока чистота и чиста кърпа без влакна, за да избършете повърхността и пружинния механизъм на пружинната гайка против люфт за CNC машина, не използвайте обикновени почистващи препарати или вода, за да не повлияете на производителността на предварителното натоварване и точността на захващане на резбата.

2. Редовна проверка и поддръжка: Препоръчително е да проверявате опъна на предварителното натоварване, състоянието на зацепване на резбата и степента на износване на всеки 6 месеца (според честотата на използване на машината с ЦПУ). Ако има някаква аномалия, регулирайте предварителното натоварване или сменете продукта навреме, за да избегнете повлияване на прецизността на обработката.

3. Изисквания за съхранение: Съхранявайте в чиста, суха среда с ниска влажност (температура 10-20 ℃, влажност ≤30%), избягвайте контакт с режеща течност, метални стърготини и корозивни вещества и предпазвайте пружинния механизъм от ръжда или повреда.

4. Предпазни мерки при инсталиране: Инсталирайте в чиста среда, носете ръкавици без прах по време на монтажа, осигурете точно подравняване с винта на CNC машината, избягвайте принудителен монтаж и предотвратявайте повреда на пружинния механизъм и структурата на резбата.

Типични полета на приложение

1. CNC фрезови машини: Използват се в механизмите за подаване и позициониране на вертикални и хоризонтални CNC фрезови машини, осигуряващи високопрецизно движение на работната маса и шпиндела, подобрявайки качеството на повърхността и точността на размерите на обработените части.

2. CNC стругови машини: Приложимо към механизма за подаване на остатъка на инструмента на CNC стругове, елиминирайки луфт при двупосочно движение, осигурявайки стабилно и точно подаване на инструмента и намалявайки грешките при обработка.

3. CNC машини за гравиране: Използва се в трансмисионните механизми по оста X/Y/Z на CNC гравиращи машини, осигурявайки висока позиционна повторяемост, адаптиране към нуждите на финото гравиране и дърворезба и подобряване на прецизността и ефективността на гравиране.

4. Друго CNC оборудване: Подходящо за CNC пробивни машини, CNC шлифовъчни машини и друго прецизно CNC оборудване, осигуряващо надеждна поддръжка на трансмисия против обратна реакция за различни механизми за линейно движение.

Често срещани въпроси и отговори

1. Как пружинната гайка против люфт подобрява прецизността на обработка на CNC машини?

Нашият продукт използва пружинен механизъм, за да елиминира присъщата аксиална хлабина (0,1 mm-0,3 mm) на стандартните гайки, избягвайки грешки при загубено движение при двупосочни движения на CNC машината и гарантирайки, че позиционната точност и повторяемост отговарят на изискванията за високопрецизна обработка на CNC оборудване.

2. Може ли предварителното натоварване на продукта да се регулира според различните модели CNC машини?

Да, ние предоставяме регулируема система за предварително натоварване и нашият инженерен екип може да настрои фино напрежението на предварително натоварване според специфичния товар, изискванията за точност и модела на вашата CNC машина, като гарантира оптимална производителност.

3. Кой материал е по-подходящ за моята CNC машина: бронз или PEEK?

Бронзовата сплав е подходяща за тежкотоварни CNC машини (като CNC фрезови машини) поради високата си товароносимост и отличното разсейване на топлината; PEEK е подходящ за CNC машини в хранително-вкусовата, медицинската или полупроводниковата промишленост поради своите самосмазващи се, леки и устойчиви на корозия свойства.

4. Какъв е експлоатационният живот на продукта при продължителна работа на CNC машина?

При нормална употреба и редовна поддръжка експлоатационният живот на продукта е повече от 5 години, което е с 50% по-дълго от този на обикновените гайки против хлабина, като се адаптира към дългосрочните нужди от високочестотна работа на CNC машини.

5. Предоставяте ли доклади за прецизни тестове за продукта?

Да, ние можем да предоставим отчети за откриване на хлабина, доклади от тестове за постоянство на въртящия момент и доклади от тестове за прецизност на резбата, за да отговорим на изискванията за одит на вашето производство на CNC машина и контрол на качеството.

6. Как да разрешите проблема, ако продуктът има прекомерен луфт по време на употреба?

Нашият технически екип ще предостави услуги за откриване и отстраняване на грешки на място за пружинно заредена гайка против люфт за CNC машина, ще регулира опъна на предварително натоварване или ще провери състоянието на износване и ще осигури безплатна подмяна, ако има проблем с качеството на продукта в рамките на гаранционния период.
