Трапецовиден водещ винт от въглеродна стомана

Suzhou Maitu е специализирана в производството на висококачествени трапецовидни водещи винтове от въглеродна стомана, продажби и услуги за решения за повече от 12 години. Трапецовидният водещ винт е основен механичен компонент, преобразуващ въртеливото движение в прецизно линейно движение. Нашите 30° трапецовидни водещи винтове са проектирани да отговарят на изискванията за дизайн на клиентите, предлагайки превъзходен баланс на капацитет, надеждност и рентабилност за всеобхватни индустриални приложения.

Изпратете запитване

Описание на продукта

Определящата характеристика на този трапецовиден водещ винт от китайска въглеродна стомана отСуджоу Майтуе неговият ъгъл на резба от 30 градуса. За разлика от по-острите V-образни резби, използвани за закрепване, трапецовидният винт има включен ъгъл на резбата от 30° (ъгъл на фланга) и основа и гребен, които са успоредни на оста на винта. Тази специфична геометрия, стандартизирана в много международни системи, като ISO метричния трапецовиден винт, е проектирана специално за предаване на мощност и носещи цели. Името "трапецовиден" произлиза от трапецовидната форма на профила на резбата, когато се гледа в напречно сечение.

Предимства на продукта

Превъзходно съотношение цена-производителност

Изработен от висококачествена въглеродна стомана (C45, S45C, 1045), продуктът осигурява отлична товароносимост и производителност на предаване на мощността, като същевременно поддържа по-конкурентна цена в сравнение с алтернативите от неръждаема стомана - перфектно отговаря на търсенето на купувачите за висока производителност и контрол на разходите.

Оптимизирана 30° геометрия на резбата

Приема метричния стандарт ISO 30°, включен страничен ъгъл, с основа и гребен на резбата, успоредни на оста на винта; този трапецовиден дизайн намалява концентрацията на напрежение, повишава устойчивостта на износване и осигурява стабилно предаване на енергия при сценарии с голямо натоварване, превъзхождайки острите V-резби за закрепване.

Гъвкаво персонализиране на материала

Освен стандартната C45 (S45C/1045) въглеродна стомана, ние поддържаме персонализирани класове въглеродна стомана (по-ниско или по-високо съдържание на въглерод) според специфичните изисквания на клиента за натоварване, твърдост и обработваемост, като увеличаваме максимално адаптивността на продукта.

Надеждна самозаключваща се безопасност

Запазва присъщата способност за самозаключване на трапецовидните винтове, осигурявайки необратимост - силата, приложена към гайката, няма да причини обратно въртене, осигурявайки критична безопасност за вертикални повдигачи, крикове и системи за прецизно позициониране, с водещ ъгъл, строго контролиран под 5° за оптимална ефективност на самозаключване.

Отлична обработваемост и съвместимост

Материалът от въглеродна стомана се характеризира с превъзходна обработваемост, позволяваща прецизно навиване на резба, обработка на краищата (скосяване, пробиване, шпонков канал) и безпроблемно съвпадение с месингови, бронзови или изработени полимерни гайки, намалявайки трудността при сглобяване и подобрявайки стабилността на системата.

Мащабируем диапазон на спецификациите

Покрива широка гама от стандартни и специфични производствени параметри (основен диаметър 8 mm-80 mm, олово 1,5 mm-12 mm), с налични конфигурации за лява/дясна ръка, директно отговарящи на нуждите на разнообразно индустриално оборудване.

Стандарт на производствените параметри

Стандартен диапазон от размери

						Основен диаметър (mm)
						Олово (mm)
						Стъпка (mm)
						Започнете
						Лява дясна/лява ръка

							8

							1.5

							1.5

							1

						Наличен

							10

							2

							2

							1

						Наличен

							12

							2

							2

							1

						Наличен

							12

							3

							3

							1

						Наличен

							14

							3

							3

							1

						Наличен

							16

							3

							3

							1

						Наличен

							16

							4

							4

							1

						Наличен

							18

							4

							4

							1

						Наличен

							18

							5

							5

							1

						Наличен

							20

							4

							4

							1

						Наличен

							22

							4

							4

							1

						Наличен

							22

							5

							5

							1

						Наличен

							24

							5

							5

							1

						Наличен

							25

							5

							5

							1

						Наличен

							28

							5

							5

							1

						Наличен

							30

							5

							5

							1

						Наличен

							30

							6

							6

							1

						Наличен

							32

							6

							6

							1

						Наличен

							36

							6

							6

							1

						Наличен

							40

							6

							6

							1

						Наличен

							40

							7

							7

							1

						Наличен

							50

							8

							8

							1

						Наличен

Специфични производствени параметри

Конфигурации по избор и многократно стартиране

						Основен диаметър (mm)
						Олово (mm)
						Стъпка (mm)
						Започнете
						Лява дясна/лява ръка

							8

							2

							2

							1

							8

							4

							2

							2

							8

							8

							2

							4

							8

							12

							2

							6

							10

							3

							3

							1

						Наличен

							10

							4

							2

							2

							10

							6

							3

							2

							12

							4

							2

							2

							12

							6

							3

							2

							12

							12

							3

							4

							14

							2

							2

							1

							14

							4

							4

							1

							14

							6

							3

							2

						Наличен

							16

							5

							5

							1

							16

							6

							3

							2

							16

							8

							4

							2

						Наличен

							16

							10

							5

							2

							16

							16

							4

							4

							20

							5

							5

							1

							20

							8

							4

							2

							20

							10

							5

							2

							20

							20

							5

							4

							22

							10

							5

							2

							24

							10

							5

							2

							25

							6

							1

							1

							25

							10

							5

							2

							25

							20

							5

							4

							28

							10

							5

							2

							30

							10

							5

							2

							30

							12

							6

							2

							32

							10

							5

							2

							32

							12

							6

							2

							38

							8

							8

							1

							40

							10

							5

							2

							40

							10

							10

							1

							48

							8

							8

							1

							50

							10

							10

							1

							60

							9

							9

							1

							60

							12

							12

							1

							70

							12

							12

							1

							80

							12

							12

							1

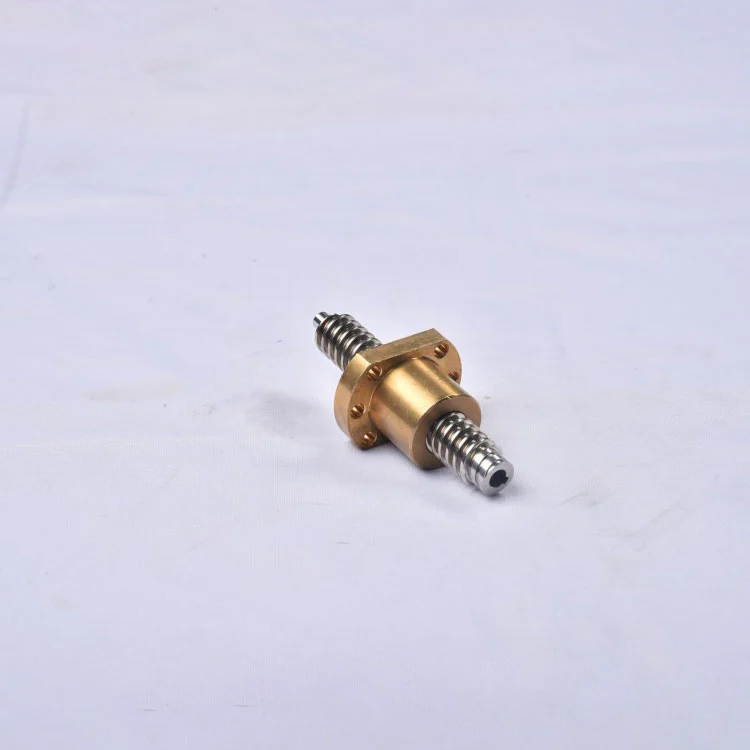

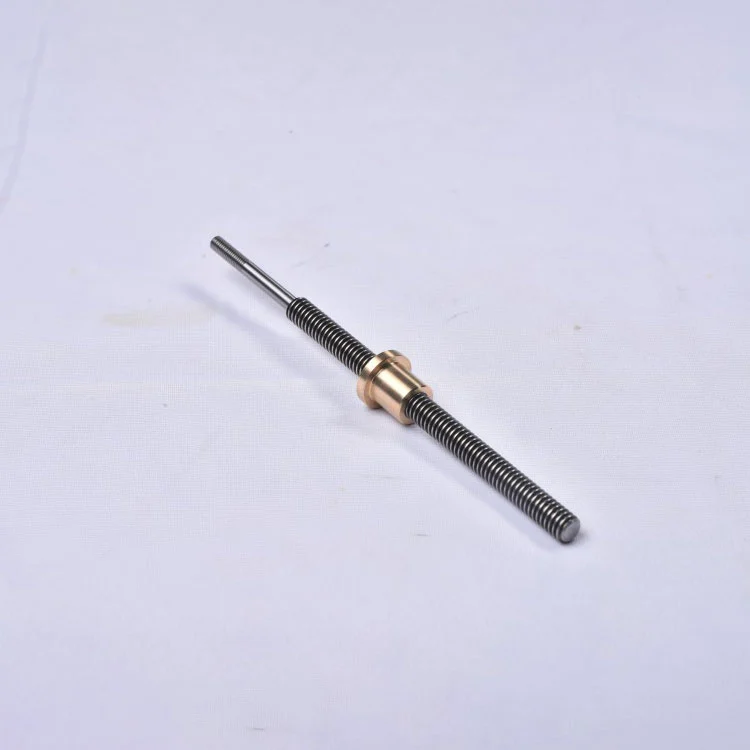

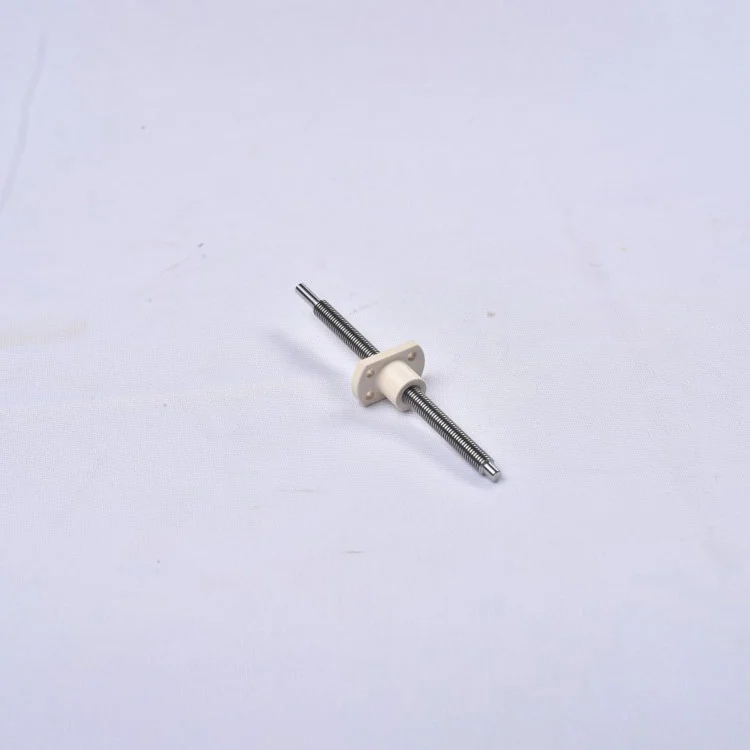

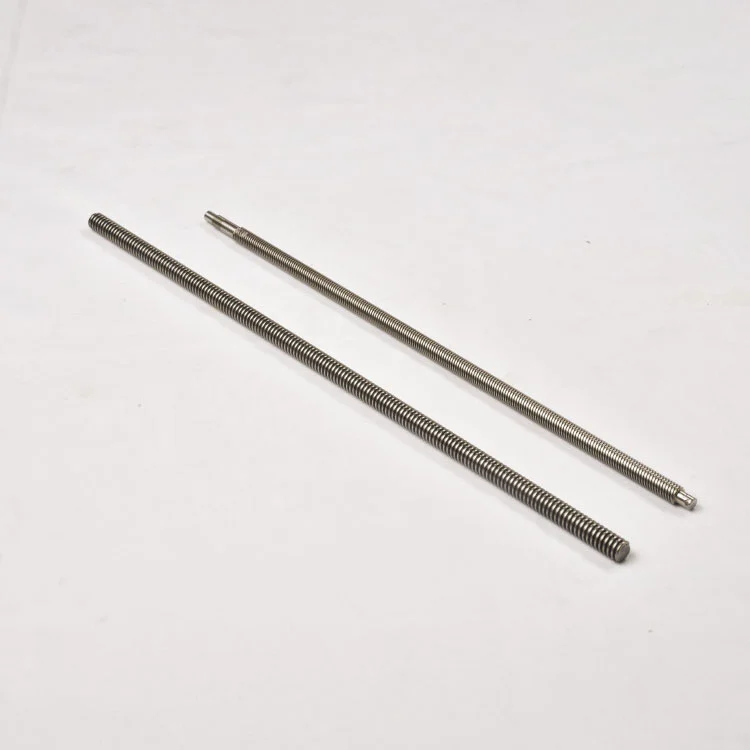

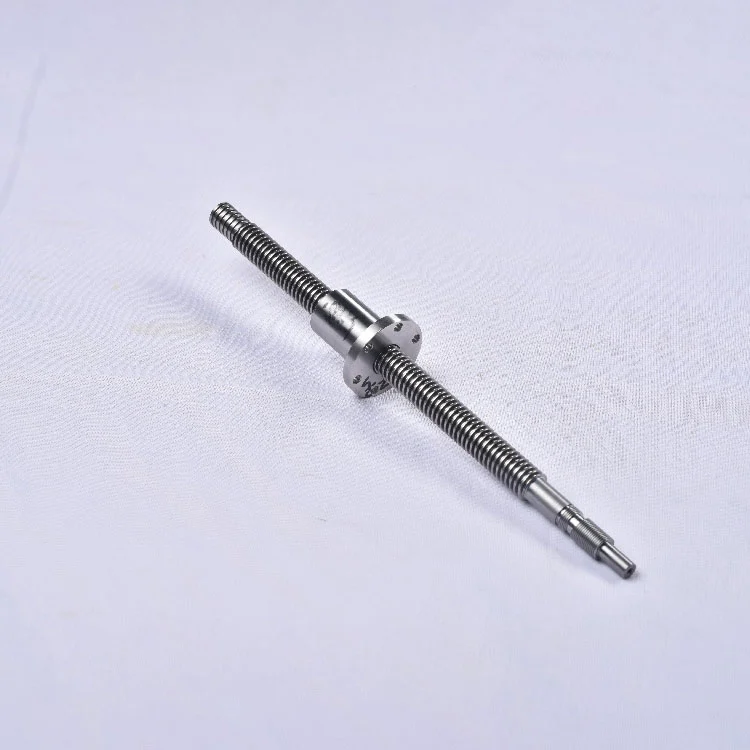

Продуктова галерия

Профил на темата и подробности

Carbon Steel Trapezoidal Lead Screw thread profile

Структура и покритие на продукта

Carbon Steel Trapezoidal Lead Screw structure

Характеристики на продукта

Възможност за самозаключване

Важна присъща характеристика на трапецовидния винт е способността му да се самозаключва. Това означава, че когато сила, приложена към гайката, няма да доведе до завъртане на винта назад. Тази нереверсивност е критична функция за безопасност в приложения като вертикални асансьори, крикове и системи за позициониране. Ефективността на самозаключване обаче намалява с увеличаване на ъгъла на преден ход, така че обикновено ъгълът трябва да е под 5 градуса и ние предоставяме изчислението за вашата оценка и избор.

Продуктови материали

Класове въглеродна стомана и опции за гайки

Трапецовидният водещ винт от въглеродна стомана може да бъде направен за различни материали. Обикновено нашето производство от въглеродна стомана е за C45, което може да бъде равно на 1045 или S45C. Въпреки това, друга въглеродна стомана за по-ниска или по-висока въглеродна част може да бъде обсъдена като ваши искания. За подобрена производителност и дълъг живот, трапецовидната гайка често се прави от по-мек, устойчив на износване материал като месинг, бронз или конструиран полимер. Ние поддържаме персонализирано марширане и производство на гайкови форми като чертежи на клиентите.

Защо да изберете Maitu

12+ години специализация на винтове от въглеродна стомана

Фокусирахме се върху научноизследователска и развойна дейност и производство на трапецовидни водещи винтове от въглеродна стомана повече от 12 години, усвоявайки основната технология за формоване на резби от въглеродна стомана, топлинна обработка на материала и прецизен контрол – с богат опит в съпоставянето на класове въглеродна стомана (C45, S45C, 1045) с различни индустриални сценарии.

Усъвършенстван капацитет за обработка на въглеродна стомана

Оборудван с 10 професионални производствени линии, включително усъвършенствани машини за валцоване на резби, високопрецизни стругове с ЦПУ и оборудване за термична обработка, специфично за въглеродна стомана, гарантиращо прецизност на резбата, точност на размерите и механични свойства на продукта; специализирано оборудване за изпитване (резбомер, тестер за твърдост) гарантира, че всеки продукт отговаря на стандартите ISO 9001.

Стриктен контрол на качеството и възможност за проследяване

Внедрена 3-степенна система за проверка на качеството (суровина, полуготов продукт, готов продукт) с 6-членен професионален QC екип; всички суровини от въглеродна стомана са инспектирани и сертифицирани, а нашата собствено разработена ERP система реализира проследимост на целия процес на производството и качеството, като гарантира последователност на продукта.

Персонализиране и техническа поддръжка на едно гише

Нашите 10 старши инженери предоставят професионални услуги за персонализиране (клас на материала, параметри на резбата, крайна обработка) и техническа консултация преди продажбата (самозаключващо се изчисление, насоки за избор на материал), решавайки болките при приложението на клиентите; ние също предлагаме безплатна извадка за тестова проверка.

Стабилни доставки и глобално обслужване

С две фабрики (Суджоу, Донгуан) постигаме вътрешно производство на едно гише от доставката на суровини до доставката на готовия продукт, като избягваме рисковете за качеството от външно сътрудничество; ние сме обслужили над 5000 местни и чуждестранни клиенти, изпълнявайки над 80 000 броя поръчки в чужбина за 3 години, като гарантираме навременна доставка както за групови, така и за малки партиди.

Доказана репутация в индустрията

Нашите трапецовидни водещи винтове са широко признати в индустриите за линейно движение, повдигане и автоматични машини, с фокус върху детайлите и чертежите на клиентите, печелейки постоянни похвали от глобалните купувачи.

Често задавани въпроси

1. Могат ли вашите трапецовидни водещи винтове от въглеродна стомана да се използват на открито или във влажна среда?

да Ние можем да осигурим целеви повърхностни обработки (поцинковане, черно оксидиране, азотиране) за винтове от въглеродна стомана, за да подобрим устойчивостта на корозия, което ги прави подходящи за открити или влажни работилници; ние ще препоръчаме най-рентабилната повърхностна обработка въз основа на вашите специфични условия на околната среда и ще предоставим доклади от тестове за устойчивост на корозия.

2. Каква е разликата между C45, S45C и 1045 въглеродна стомана за трапецовидни водещи винтове и как да изберем?

C45, S45C и 1045 са еквивалентни видове въглеродна стомана (средно въглеродна стомана) със сходни механични свойства — висока якост и добра обработваемост. S45C е японският стандарт, 1045 е американският стандарт, а C45 е европейският стандарт; ние можем да предоставим всеки от тези класове според вашите регионални стандарти или изисквания за оборудване и да предложим сертификат за материал за всеки.

3. Поддържате ли нестандартно персонализиране?

да Ние напълно поддържаме нестандартно персонализиране, включително нестандартен основен диаметър (над 80 мм), преднина, стъпка, начален номер и крайна обработка; трябва само да предоставите подробни чертежи или изисквания, нашият инженерен екип ще проектира подходяща схема, ще произведе проби за вашата тестова проверка и ще извърши масово производство след потвърждение.

4. Какъв е експлоатационният живот на вашите продукти при нормални работни условия?

При стандартни работни условия (нормално смазване, околна температура 0-40 ℃, номинално натоварване), експлоатационният живот на C45/S45C/1045 трапецовидни водещи винтове от въглеродна стомана (с подходяща повърхностна обработка) може да достигне 4-6 години; конкретният експлоатационен живот зависи от сценария на приложение и поддръжката и ние предоставяме 12-месечна гаранция за качество.
