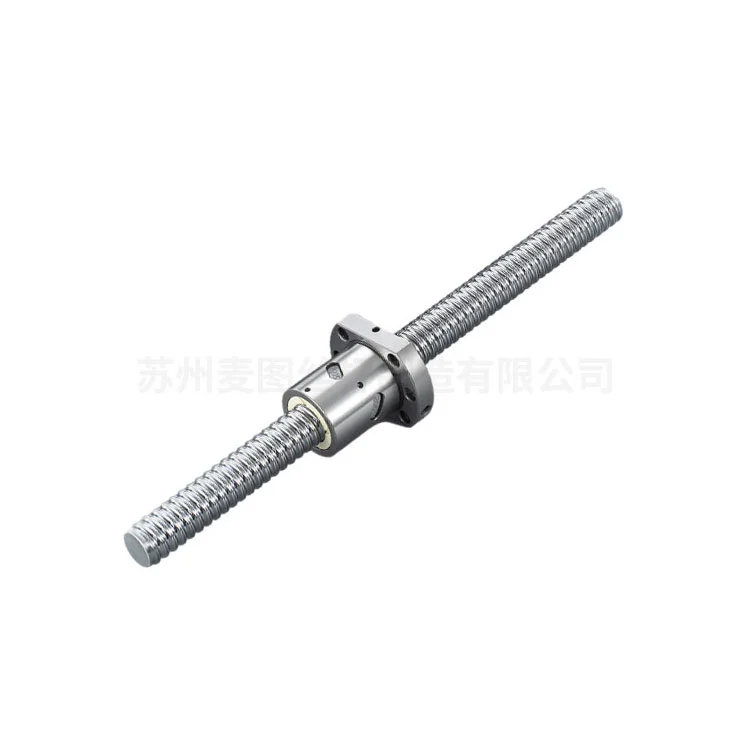

Сачмен винт с двойна гайка
Сферичният винт с двойна гайка на Maitu е високопрецизен механичен компонент, експертно изработен, за да преобразува въртеливото движение в линейно движение с изключителна ефективност и прецизна точност. Разполагаме със зряла производствена система и верига за доставки за производство на сферични винтове, което ни позволява бързо да предоставяме решения за производство и доставка и т.н.
Вкоренени в основните инженерни концепции, качествените сачмени винтове с двойна гайка на Maitu разчитат на механизъм с търкалящ контакт - рециркулиращите сачмени лагери намаляват триенето между вала на винта и гайката до минимум. Този иновативен дизайн превъзхожда трапецовидните водещи винтове със значителна разлика, като се гордее с механична ефективност от 90% или по-висока. Като такъв, той се превърна в незаменим избор за приложения, където прецизността, надеждността и спестяването на енергия не подлежат на обсъждане.
Технически акценти
1. Резбите на винта са създадени чрез прецизна техника на студено валцуване. Този процес повишава твърдостта на повърхността и осигурява постоянна зърнеста структура, като същевременно поддържа разходите управляеми за средни до големи производствени серии.
2.Гайката се отличава с пестящ място дизайн, интегриран с канали за връщане на топката и дефлектори. Тази настройка гарантира безпроблемна рециркулация на топката, дори когато е подложена на променливи натоварвания и работни скорости.
3. Избираеми решения за предварително натоварване - като конфигурации с двойна гайка или офсетни проводници - ефективно елиминират аксиалната хлабина, осигурявайки изключителна позиционна повторяемост за взискателни задачи.
4. Произведено в строго съответствие със стандартите ISO 3408 и JIS B1192, осигуряващи постоянна точност на размерите и надеждна производителност на всички устройства.
Ключови ползи от производителността
Процесът на студено валцуване придава остатъчни напрежения при натиск върху повърхността на винта, което води до забележими подобрения в три критични области:
1. Удължен живот на умора: Подобрена издръжливост при условия на динамично натоварване, с номинален експлоатационен живот, изчислен в съответствие с индустриалната стандартна формула за живот L10.
2. Превъзходна твърдост: Оптимизираните характеристики на твърдост правят този сферичен винт идеален за приложения, изискващи бърза реакция и минимална структурна деформация.
3. Плавна, тиха работа: Премиум покритие на повърхността (със стойности на Ra обикновено ≤ 0,4 μm) минимизира вибрациите и намалява работния шум, като подобрява цялостната производителност на системата.
Спецификации на материала
| Винтов вал: | Високовъглеродна хромирана стомана (SCM435/SNCM220), закалена до HRC 58-62. |
| Корпус на гайката: | Легирана стомана с покритие от черен оксид или цинк-никел за устойчивост на корозия. |
| топки: | Клас 100 хромирана стомана (GCr15) с опционални керамични алтернативи за високоскоростни приложения. |
Приложни индустрии
CNC машини и индустриална роботика
Аерокосмически системи за задвижване
Оборудване за медицинска образна и автоматизирана диагностика
Работа с полупроводникови пластини и литография
Линии за сглобяване на батерии за електрически превозни средства
Нашият сферичен винт с двойна гайка е подложен на строги тестове за позиционна точност. И това може да гарантира съответствие с класовете за индустриална точност (C3-C7). Чрез комбиниране на икономия на валцована резба с производителност на сачмен винт, този продукт предоставя оптимално решение за индустриите за автоматизация, където прецизността, дълготрайността и общата цена на притежание са чувствителни.

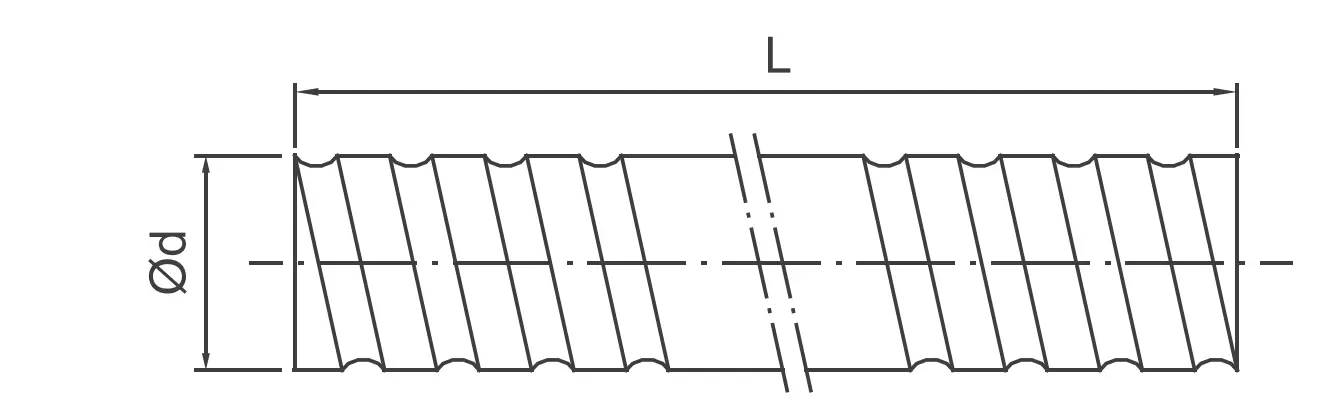

Производствени параметри
| Тип | Степен на точност | Посока | Започнете | Код | Тип гайка | Ограничена дължина | ||
| d | Олово | Мъниста Да | Дясно/Ляво | |||||
| 6 | 1 | 0.8 | C10, C7 | R | 1 | SCR00601 | K | 1000 |
| 8 | 1 | 0.8 | C10, C7, C5 | R | 1 | SCR00801 | K | 1000 |
| 2 | 1.2 | C10, C7, C5 | R | 1 | SCR00802 | K | ||
| 2.5 | 1.2 | C10, C7, C5 | R | 1 | SCR0082.5 | К,БШ | ||
| 10 | 2 | 1.2 | C10, C7, C5 | R | 1 | SCR01002 | К,БШ | 3000 |
| 4 | 2 | C10, C7, C5 | R | 1 | SCR01004 | К,БШ | ||
| 12 | 2 | 1.2 | C10, C7, C5 | R | 1 | SCR01202 | K | 3000 |
| 4 | 2.5 | C10, C7, C5 | R | 1 | SCR01204 | U,BSH | ||
| 5 | 2.5 | C10, C7, C5 | R | 1 | SCR01205-A | V,U,BSH,H,A | ||
| 10 | 2.5 | C10, C7, C5 | R | 2 | SCR01210-B | V | ||
| 20 | 2.5 | C10, C7 | R | 4 | SCR01220 | Y | ||
| 14 | 2 | 1.2 | C10, C7, C5 | R | 1 | SCR01402 | K | 1800 |
| 4 | 2.5 | C10, C7 | R | 1 | SCR01404 | BSH | 3000 | |
| 16 | 4 | 2.381 | C10, C7, C5 | R | 1 | SCR01604(N) | V,I,U,BSH | 3000 |
| 5 | 3.175 | C10, C7, C5 | R/L | 1 | SCR01605 | V,NI,NU,BSH | ||
| 10 | 3.175 | C10, C7, C5 | R | 2 | SCR01610 | V,NI,NU,BSH | ||
| 16 | 2.778 | C10, C7, C5 | R | 4 | SCR01616 | Y | ||
| 32 | 2.778 | C10, C7 | R | 8 | SCR01632 | Y | ||
| 20 | 4 | 2.381 | C10, C7, C5 | R | 1 | SCR02004(N) | V,I,U | 3000 |
| 5 | 3.175 | C10, C7, C5 | R/L | 1 | SCR02005 | V,NI,NU,BSH,H,A | ||
| 20 | 3.175 | C10, C7, C5 | R | 4 | SCR02020 | V,Y,H,A | ||
| 40 | 3.175 | C10, C7 | R | 8 | SCR02040 | Y | ||
| 25 | 4 | 2.381 | C10, C7 | R | 1 | SCR02504(N) | аз, ти | 6000 |
| 5 | 3.175 | C10, C7, C5 | R/L | 1 | SCR02505 | V,NI,NU,BSH,H,A | ||
| 10 | 4.762 | C10, C7, C5 | R | 1 | SCR02510-A | NI,NU,BSH | ||
| 10 | 6.35 | C10, C7, C5 | R | 1 | SCR02510-B | V | ||
| 25 | 3.969 | C10, C7, C5 | R | 4 | SCR02525 | Y | ||
| 50 | 3.969 | C10, C7 | R | 8 | SCR02550 | Y | ||
| 32 | 4 | 2.381 | C10, C7, C5 | R | 1 | SCRO3204(N) | V,I,U | 6000 |
| 5 | 3.175 | C10, C7, C5 | R/L | 1 | SCRO3205 | V,NI,NU,M,H,A | ||
| 10 | 6.35 | C10, C7, C5 | R/L | 1 | SCR03210 | V,NI,NU | ||
| 32 | 4.762 | C10, C7 | R | 4 | SCR03232 | Y | ||
| 64 | 4.762 | C10, C7 | R | 8 | SCR03264 | Y | ||
| 40 | 5 | 3.175 | C10, C7, C5 | R/L | 1 | SCR04005 | V,NI,NU,H,A | 6000 |
| 10 | 6.35 | C10, C7 | R/L | 1 | SCR04010 | V,NI,NU | ||
| 20 | 6.35 | C10, C7 | R | 2 | SCR04020 | V | ||
| 40 | 6.35 | C10, C7 | R | 4 | SCR04040 | Y | ||
| 80 | 6.35 | C10, C7 | R | 8 | SCR04080 | Y | ||
| 50 | 5 | 3.175 | C10, C7, C5 | R | 1 | SCRO5005 | V,H,A | 6000 |
| 10 | 6.35 | C10, C7, C5 | R/L | 1 | SCRO5010 | V,NI,NU | ||
| 20 | 9.525 | C10, C7 | R | 1 | SCR05020 | V | ||
| 50 | 7.938 | C10, C7 | R | 4 | SCR05050 | Y | ||
| 100 | 7.938 | C10, C7 | R | 8 | SCR050100 | Y | ||
| 63 | 10 | 6.35 | C10, C7, C5 | R | 1 | SCR06310 | V,NI,NU | 7000 |
| 20 | 9.525 | C10, C7 | R | 1 | SCR06320 | V,NU | ||
| 80 | 10 | 6.35 | C10, C7, C5 | R | 1 | SCR08010 | V,NI,NU | 7000 |
| 20 | 9.525 | C10, C7 | R | 1 | SCR08020 | V,NU | ||
Защо да изберете Maitu за вашите нужди?
Инженерни постижения и доказан опит:
С над 12 години специализиран производствен опит (произтичащ от 20-годишно наследство в Шанхай), Maitu успешно достави над 16 000 вида конфигурации на винтове. Ние не просто продаваме части; ние предоставяме решения за контрол на движението, подкрепени от история на обслужване на 5000+ глобални клиенти.
Прецизност с нулев люфт с технология с двойна гайка:
Нашите сферични винтове с двойна гайка са проектирани да елиминират аксиалната хлабина чрез избираеми решения за предварително натоварване. За разлика от стандартните единични гайки, нашата конфигурация с двойна гайка осигурява превъзходна позиционна повторяемост и повишена твърдост, което ги прави оптималната рентабилна алтернатива на скъпите заземяващи винтове за изискванията за прецизност C5-C7.
Превъзходна цялост на материала и повърхностно покритие:
Ние използваме SCM435/SNCM220 високовъглеродна хромирана стомана, закалена до HRC 58-62. В комбинация с нашата прецизна техника за студено валцуване и покритие на повърхността Ra ≤ 0,4 μm, нашите винтове предлагат удължен L10 живот на умора и механична ефективност, надвишаваща 90%, значително намалявайки общата цена на притежание (TCO).
Разширено проследяване чрез самостоятелно разработен ERP:
Качеството е наука, а не случайност. Maitu използва собствена ERP система за проследяване на всеки етап от производството - от топлинна обработка на суровината до окончателно динамично тестване. Това гарантира, че всяка пратка отговаря стриктно на стандартите ISO 3408 и JIS B1192, осигурявайки на нашите клиенти пълна прозрачност и постоянно качество.
ЧЗВ
1. Как Maitu гарантира степента на прецизност на валцована сферична винтова връзка в сравнение със шлифована?
Докато шлифовъчните винтове традиционно се използват за свръхвисока точност, усъвършенстваната технология за студено валцуване на Maitu, съчетана с нашата система за предварително натоварване с двойна гайка, ни позволява да постигнем степени на прецизност от C5 до C7. Това предлага високопроизводително решение със значително по-ниска цена, идеално за автоматизация и роботика, където както точността, така и бюджетът са критични фактори.
2. Можете ли да предоставите персонализирана крайна обработка според нашите специфични CAD чертежи?
да Ние оперираме с 10 специализирани производствени линии, оборудвани с високопрецизни стругове с ЦПУ специално за крайна обработка по поръчка. Независимо дали вашето приложение изисква специфични жлебове за фиксиращи пръстени, шпонкови валове или резбови краища, ние гарантираме, че машинната обработка е концентрична спрямо сачмената писта, за да предотвратим вибрации и преждевременно износване.
3. Какъв е типичният срок за изпълнение на групови поръчки и персонализиране на OEM?
Благодарение на нашата двойна фабрика в Суджоу и Донгуан, ние поддържаме висок производствен капацитет. За стандартни спецификации разполагаме със значителен запас от валцовани валове. За персонализиране на OEM, след като чертежът бъде потвърден чрез нашия ERP-наблюдаван работен процес, ние предоставяме рационализиран производствен график, за да гарантираме навременна доставка, дори за поръчки с голям обем.
4. Как гарантирате качеството и производителността на сферичните винтове преди изпращане?
Всеки сферичен винт с двойна гайка на Maitu преминава през строг протокол за проверка. Това включва тестване на твърдостта на повърхността, проверка на размерите (съвместимост с ISO 3408) и тестване за плавен ход.

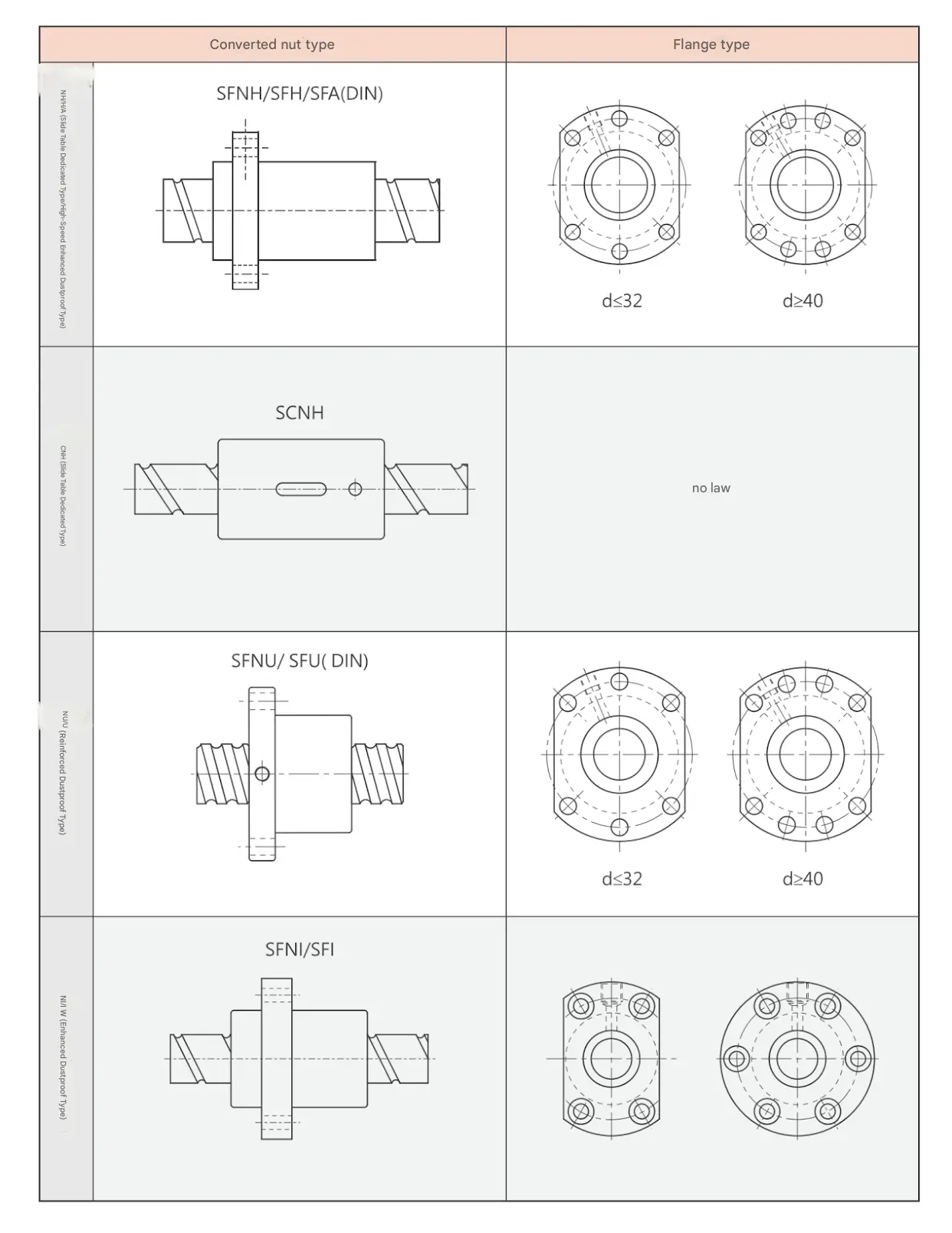

Справка за гайка със сферичен винт
За повече информация и други видове ядки, моля свържете се с нас.
