Стандартен сферичен винт с гайка
Maitu е професионален производител на сферични винтове със стандартна гайка. Поддържаме достатъчен инвентар, покриващ стандартни сферични винтове и гайки в различни форми, изводи и степени на точност. Ние се ангажираме да произвеждаме висококачествени сферични винтови продукти и създадохме собствена пълна верига за доставки. Добре дошли да се свържете с нас!

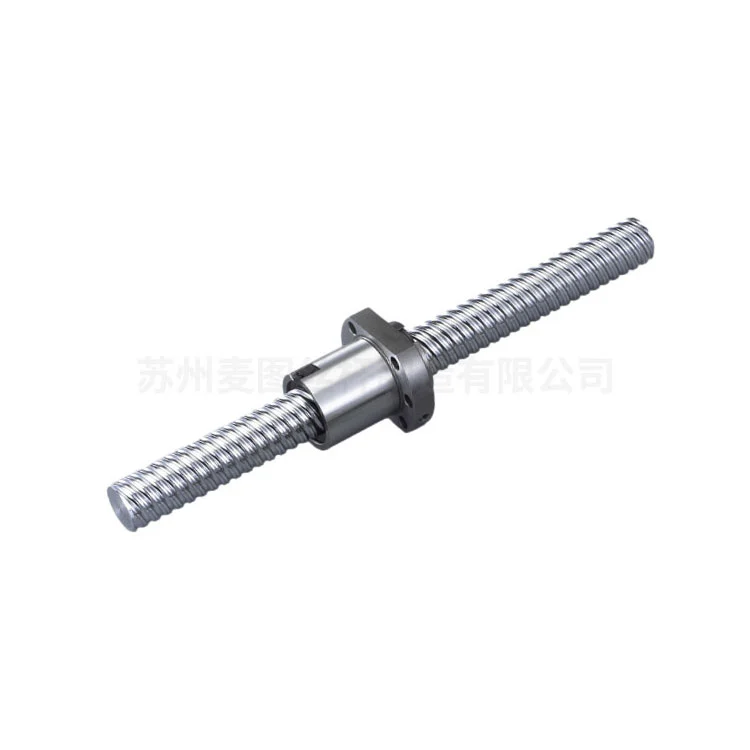

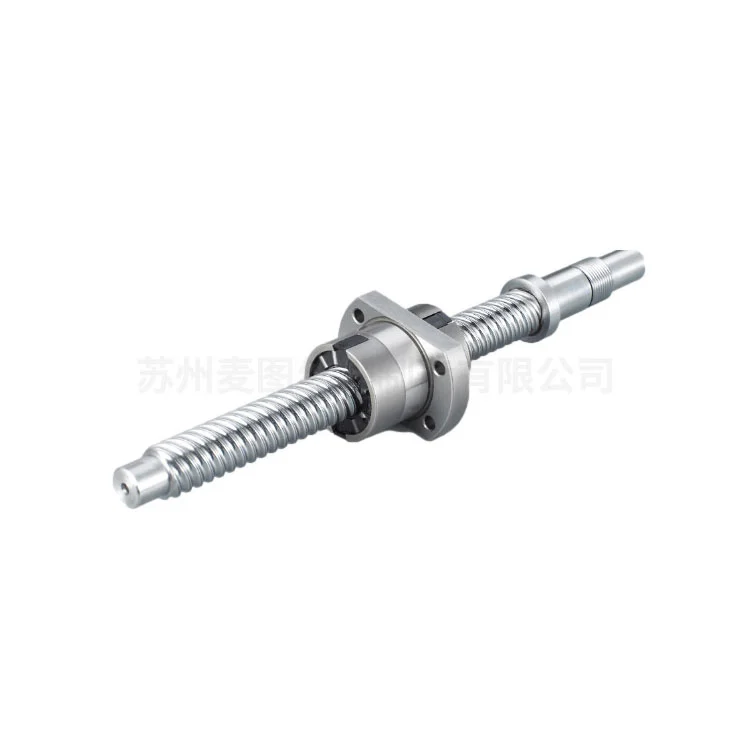

Този сферичен винт със стандартна гайка от Maitu е прецизен механичен компонент, предназначен да преобразува въртеливото движение в линейно движение с изключителна ефективност и точност. Както е определено от инженерните принципи, сферичните винтове работят върху механизъм с въртящ се контакт. Рециркулиращите сачмени лагери могат да сведат до минимум триенето между вала на винта и гайката. В сравнение с трапецовидните водещи винтове, този дизайн предлага много по-висока механична ефективност (обикновено достигаща над 90%).
Технически характеристики
1. Винтовите резби се оформят чрез прецизен процес на студено валцуване и този процес подобрява твърдостта на повърхността и непрекъснатостта на структурата на зърната, като същевременно поддържа рентабилността за производство на среден до голям обем.
2. Проектиран с компактен дизайн на гайка, включващ канали за връщане на сачми и дефлектори, тогава можем да гарантираме плавна рециркулация на сачмите на лагера при различни натоварвания и скорости.
3. Допълнителни механизми за предварително натоварване (напр. двойна гайка или офсетов проводник) елиминират аксиалния луфт. Освен това те позволяват прецизна позиционна повторяемост.
Предимства на производителността
Процесът на студено валцуване предизвиква остатъчни напрежения при натиск върху повърхността на винта, като значително подобрява:
Издръжливост на умора: Подобрена издръжливост при динамични натоварвания, с изчисления на номиналния живот съгласно стандарта за живот L10.
Твърдост: Оптимизирана твърдост за приложения, изискващи висока чувствителност и минимална деформация.
Плавна работа: Превъзходното покритие на повърхността (обикновено Ra ≤ 0,4 μm) намалява вибрациите и шума.
Спецификации на материала
| Винтов вал: | Високовъглеродна хромирана стомана (SCM435/SNCM220), закалена до HRC 58-62. |
| Корпус на гайката: | Легирана стомана с покритие от черен оксид или цинк-никел за устойчивост на корозия. |
| топки: | Клас 100 хромирана стомана (GCr15) с опционални керамични алтернативи за високоскоростни приложения. |
Приложни индустрии
CNC машини и индустриална роботика
Аерокосмически системи за задвижване
Оборудване за медицинска образна и автоматизирана диагностика
Работа с полупроводникови пластини и литография
Линии за сглобяване на батерии за електрически превозни средства
Нашият сферичен винт със стандартна гайка Maitu е преминал строги тестове за позиционна точност. Ето защо ние можем да гарантираме съответствие с класовете за индустриална точност (C3-C7). Чрез комбиниране на икономия на валцована резба с производителност на сачмен винт, този продукт предоставя оптимално решение за индустриите за автоматизация, където прецизността, дълготрайността и общата цена на притежание са чувствителни.

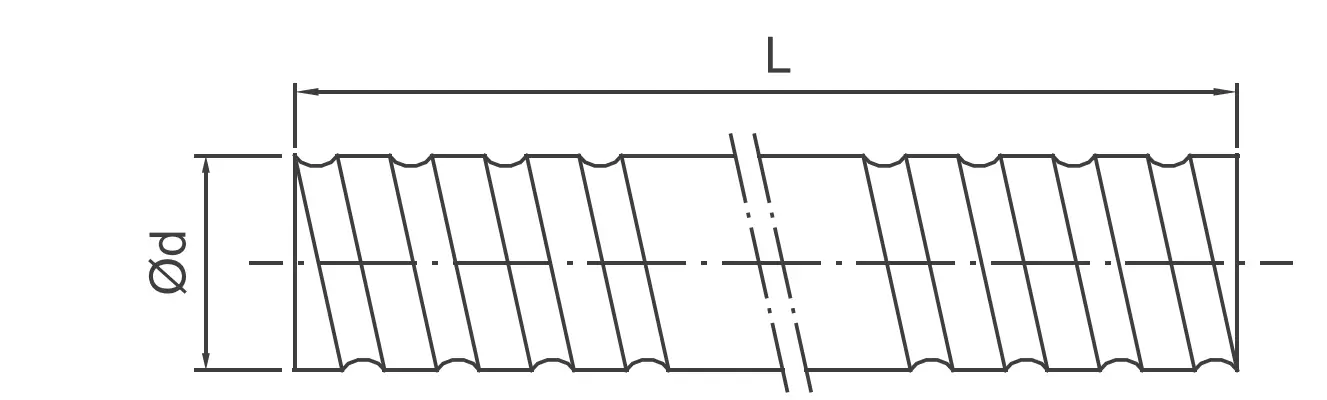

Производствени параметри
| Тип | Степен на точност | Посока | Започнете | Код | Тип гайка | Ограничена дължина | ||
| d | Олово | Мъниста Да | Дясно/Ляво | |||||
| 6 | 1 | 0.8 | C10, C7 | R | 1 | SCR00601 | K | 1000 |
| 8 | 1 | 0.8 | C10, C7, C5 | R | 1 | SCR00801 | K | 1000 |
| 2 | 1.2 | C10, C7, C5 | R | 1 | SCR00802 | K | ||
| 2.5 | 1.2 | C10, C7, C5 | R | 1 | SCR0082.5 | К,БШ | ||
| 10 | 2 | 1.2 | C10, C7, C5 | R | 1 | SCR01002 | К,БШ | 3000 |
| 4 | 2 | C10, C7, C5 | R | 1 | SCR01004 | К,БШ | ||
| 12 | 2 | 1.2 | C10, C7, C5 | R | 1 | SCR01202 | K | 3000 |
| 4 | 2.5 | C10, C7, C5 | R | 1 | SCR01204 | U,BSH | ||
| 5 | 2.5 | C10, C7, C5 | R | 1 | SCR01205-A | V,U,BSH,H,A | ||
| 10 | 2.5 | C10, C7, C5 | R | 2 | SCR01210-B | V | ||
| 20 | 2.5 | C10, C7 | R | 4 | SCR01220 | Y | ||
| 14 | 2 | 1.2 | C10, C7, C5 | R | 1 | SCR01402 | K | 1800 |
| 4 | 2.5 | C10, C7 | R | 1 | SCR01404 | BSH | 3000 | |
| 16 | 4 | 2.381 | C10, C7, C5 | R | 1 | SCR01604(N) | V,I,U,BSH | 3000 |
| 5 | 3.175 | C10, C7, C5 | R/L | 1 | SCR01605 | V,NI,NU,BSH | ||
| 10 | 3.175 | C10, C7, C5 | R | 2 | SCR01610 | V,NI,NU,BSH | ||
| 16 | 2.778 | C10, C7, C5 | R | 4 | SCR01616 | Y | ||
| 32 | 2.778 | C10, C7 | R | 8 | SCR01632 | Y | ||
| 20 | 4 | 2.381 | C10, C7, C5 | R | 1 | SCR02004(N) | V,I,U | 3000 |
| 5 | 3.175 | C10, C7, C5 | R/L | 1 | SCR02005 | V,NI,NU,BSH,H,A | ||
| 20 | 3.175 | C10, C7, C5 | R | 4 | SCR02020 | V,Y,H,A | ||
| 40 | 3.175 | C10, C7 | R | 8 | SCR02040 | Y | ||
| 25 | 4 | 2.381 | C10, C7 | R | 1 | SCR02504(N) | аз, ти | 6000 |
| 5 | 3.175 | C10, C7, C5 | R/L | 1 | SCR02505 | V,NI,NU,BSH,H,A | ||
| 10 | 4.762 | C10, C7, C5 | R | 1 | SCR02510-A | NI,NU,BSH | ||
| 10 | 6.35 | C10, C7, C5 | R | 1 | SCR02510-B | V | ||
| 25 | 3.969 | C10, C7, C5 | R | 4 | SCR02525 | Y | ||
| 50 | 3.969 | C10, C7 | R | 8 | SCR02550 | Y | ||
| 32 | 4 | 2.381 | C10, C7, C5 | R | 1 | SCRO3204(N) | V,I,U | 6000 |
| 5 | 3.175 | C10, C7, C5 | R/L | 1 | SCRO3205 | V,NI,NU,M,H,A | ||
| 10 | 6.35 | C10, C7, C5 | R/L | 1 | SCR03210 | V,NI,NU | ||
| 32 | 4.762 | C10, C7 | R | 4 | SCR03232 | Y | ||
| 64 | 4.762 | C10, C7 | R | 8 | SCR03264 | Y | ||
| 40 | 5 | 3.175 | C10, C7, C5 | R/L | 1 | SCR04005 | V,NI,NU,H,A | 6000 |
| 10 | 6.35 | C10, C7 | R/L | 1 | SCR04010 | V,NI,NU | ||
| 20 | 6.35 | C10, C7 | R | 2 | SCR04020 | V | ||
| 40 | 6.35 | C10, C7 | R | 4 | SCR04040 | Y | ||
| 80 | 6.35 | C10, C7 | R | 8 | SCR04080 | Y | ||
| 50 | 5 | 3.175 | C10, C7, C5 | R | 1 | SCRO5005 | V,H,A | 6000 |
| 10 | 6.35 | C10, C7, C5 | R/L | 1 | SCRO5010 | V,NI,NU | ||
| 20 | 9.525 | C10, C7 | R | 1 | SCR05020 | V | ||
| 50 | 7.938 | C10, C7 | R | 4 | SCR05050 | Y | ||
| 100 | 7.938 | C10, C7 | R | 8 | SCR050100 | Y | ||
| 63 | 10 | 6.35 | C10, C7, C5 | R | 1 | SCR06310 | V,NI,NU | 7000 |
| 20 | 9.525 | C10, C7 | R | 1 | SCR06320 | V,NU | ||
| 80 | 10 | 6.35 | C10, C7, C5 | R | 1 | SCR08010 | V,NI,NU | 7000 |
| 20 | 9.525 | C10, C7 | R | 1 | SCR08020 | V,NU | ||
Защо да изберете нас?
Индустриална издръжливост (HRC 58-62):
Нашите сферични винтове със стандартна гайка са изработени от високовъглеродна хромирана стомана SCM435/SNCM220, закалени за постигане на повърхностна твърдост от HRC 58-62. Това гарантира изключителна устойчивост на износване и поддържа степени на прецизност C3-C7 за удължен експлоатационен живот, дори в среда с висок цикъл на работа като CNC машинна обработка или линии за EV батерии.
Оптимизирано съотношение цена-производителност:
Като използваме усъвършенстван процес на студено валцуване, ние предоставяме рентабилна алтернатива на заземяващите винтове, без да правим компромис с механичната ефективност. С механична ефективност ≥ 90% и покритие на повърхността от Ra ≤ 0,4 μm, нашите валцовани сачмени винтове предлагат плавното движение, необходимо за медицински и полупроводникови приложения на малка част от разходите за шлайфане.
Експертиза в мащабируемо производство и персонализиране:
С 10 специализирани производствени линии и история на разработване на над 16 000 вида винтове, Maitu превъзхожда както стандартизирани серии с голям обем, така и сложни OEM персонализации. Нашата самостоятелно разработена ERP система за проследяване гарантира, че всяка персонализирана заявка за извеждане, диаметър или крайна обработка се изпълнява с точност без дефекти.
Проверено съответствие на качеството и глобален обхват:
Като ISO 9001 сертифициран производител с над 12 години опит в износа, ние сме обслужили 5000+ глобални клиенти. Стратегическите ни местоположения в Суджоу и Донгуан ни позволяват да използваме зряла верига за доставки, гарантирайки, че доставяме компоненти за трансмисия с висока производителност, които отговарят на международните стандарти ISO 3408 и JIS B1192.
Справка за гайка със сферичен винт
За повече информация и други видове ядки, моля свържете се с нас.
ЧЗВ: Основни технически проблеми
1. Как процесът на студено валцуване влияе върху живота на умора на сферичните винтове Maitu?
Нашият процес на прецизно студено валцуване прави повече от просто формиране на нишки; той предизвиква остатъчни напрежения при натиск върху повърхността на винта и поддържа непрекъснатостта на структурата на зърната. Това значително повишава якостта на умора в сравнение с нарязаните резби, което позволява на нашите продукти да отговарят или надвишават стандартите за живот L10 при динамично натоварване, което означава по-малко замени и по-ниски TCO (обща цена на притежание) за крайния потребител.
2. Може ли Maitu да осигури специализирани повърхностни обработки за корозивни среди или среди в чисти помещения?
Абсолютно. Предлагаме различни покрития на корпуса на гайката, включително черен оксид и цинково-никелово покритие, за подобряване на устойчивостта на корозия. За високоскоростни или чувствителни среди (като работа с полупроводници), ние също така предлагаме опционални керамични сачмени лагери за намаляване на топлинното разширение и премахване на необходимостта от традиционно смазване, което може да причини замърсяване.
3. Какви степени на прецизност са гарантирани за вашата стандартна серия валцовани гайки?
Нашите сферични винтове със стандартна гайка обикновено достигат степени C7 и C5, с възможност да достигнат C3 за специфични приложения с висока точност. Всяка партида се подлага на строги тестове за позиционна точност и аксиална хлабина. Ако вашето приложение изисква нулева реакция, ние можем да интегрираме механизми за предварително натоварване (като офсетни проводници), за да осигурим максимална твърдост.
4. Как Maitu обработва техническото валидиране за персонализирани OEM чертежи?
Всеки персонализиран проект започва с технически одит от нашия 10-членен инженерен екип. Ние преглеждаме вашите CAD чертежи за концентричност, съвместимост на профила на резбата и пригодност на материала (напр. PEEK или неръждаема стомана за специфични индустрии). Предоставяме официално потвърждение и често споделяме производствени видеоклипове по време на производствената фаза, за да гарантираме, че крайният продукт отговаря перфектно на вашите дизайнерски спецификации.
