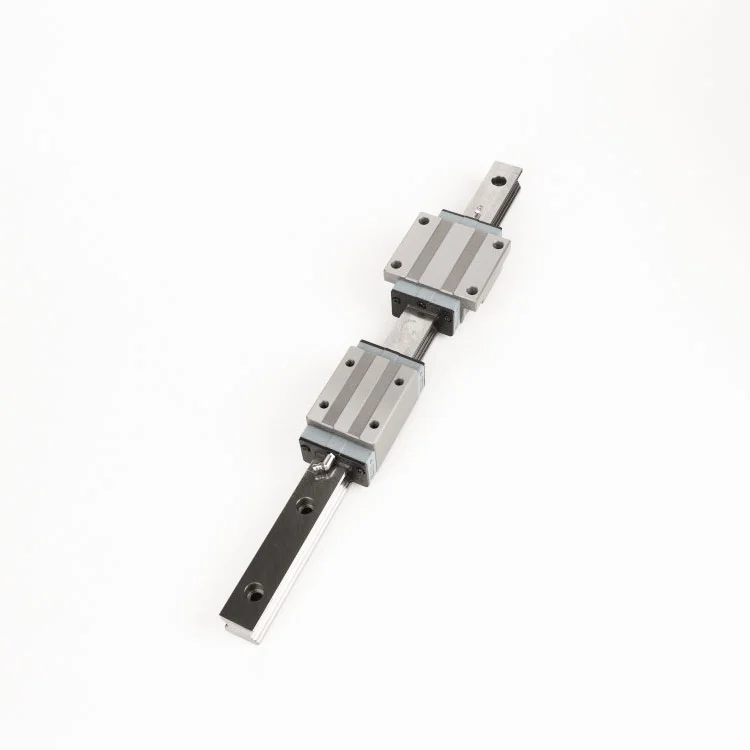

Как ултрапрецизните линейни водачи могат да подобрят точността, стабилността и надеждността в съвременните системи за движение

Резюме на статията: Изключително прецизни линейни водачиса от съществено значение за системи за движение, които изискват изключително точно позициониране, плавен ход, висока твърдост и дългосрочна повторяемост. От полупроводниково оборудване и прецизни машинни инструменти до роботика и медицински устройства, правилният линеен водач може директно да повлияе на качеството на обработка, стабилността на оборудването и оперативните разходи. Тази статия обяснява как работят свръхпрецизните водачи, кои спецификации са най-важни, как се сравняват степени на прецизност и какво трябва да имат предвид купувачите, когато избират надеждно решение от професионален производител, като напр.Майту.

Съдържание

• Защо ултрапрецизните линейни водачи са важни?
• Какви технически характеристики определят високопроизводителния линеен водач?
• Как прецизните степени и допустимите отклонения влияят на производителността?
• Кои материали и повърхностни обработки поддържат дългосрочна точност?
• Къде обикновено се използват свръхпрецизни линейни водачи?
• Как да изберете правилното линейно ръководство?
• Какъв контрол на качеството трябва да очакват купувачите?
• Често задавани въпроси
• Последни мисли

Защо ултрапрецизните линейни водачи са важни?

В съвременната автоматизация линейното движение вече не е просто преместване на компонент от точка А до точка Б. Производството на полупроводници, прецизната инспекция, машинната обработка с ЦПУ, роботиката и медицинското оборудване често изискват повторяемо движение с изключително малки отклонения. В тези приложения дори няколко микрометра геометрична грешка могат да повлияят на качеството на продукта, точността на сглобяване или резултатите от измерването.

Свръхпрецизните линейни водачи осигуряват интерфейс с контролирано търкалящо движение между водеща релса и каретка. Тяхната оптимизирана геометрия на каналите, внимателно шлайфаните монтажни повърхности и контролираните производствени толеранси спомагат за минимизиране на нежеланите вибрации, позиционни вариации и механични луфтове.

Майту разработва продукти за линейно движение за взискателни индустриални приложения и има повече от 12 години опит в производството на прецизни компоненти и свързани решения. Неговите свръхпрецизни водачи са проектирани около твърдост, последователност на размерите, представяне на товара и дългосрочна надеждност, което ги прави подходящи за системи, където обикновените линейни водачи може да не осигурят достатъчна точност.

Следователно стойността на свръхпрецизния водач не се ограничава до толеранса на размерите му. Това е комбинацията от геометрична точност, свойства на материала, поведение при предварително натоварване, качество на монтажа, смазване, уплътнение и проверка на качеството, което определя производителността на движение в реалния свят.

Какви технически характеристики определят високопроизводителния линеен водач?

Прецизният линеен водач трябва да се оценява като цялостен компонент на движение, а не чрез едно число за точност. Няколко технически характеристики работят заедно, за да определят неговата ефективност.

Четириточков контакт и разпределение на натоварването

Оптимизираната структура на каналите може да разпредели приложените натоварвания в множество контактни точки. Това помага на водача да се справя по-ефективно с радиалните сили, страничните сили и моментните натоварвания, особено при многоосно оборудване.

Прецизно шлайфани повърхности

Наземните канали и монтажните повърхности допринасят за по-гладко движение на каретката и подобрена консистенция на размерите. Maitu определя шлифовани канали с повърхностно покритие от приблизително Ra 0,4–0,8 μm за своята ултра прецизна серия.

Висока твърдост

Твърдостта става особено важна, когато водачът поддържа тежки инструменти, сили на рязане, инспекционни модули или многоосни механизми. Твърдият водач може да помогне за намаляване на деформацията и поддържане на позиционна стабилност при работни натоварвания.

Надеждно уплътнение и смазване

Замърсяването е основен проблем в системите за линейно движение. Интегрираните многолабиринтни уплътнения могат да помогнат за предотвратяване на замърсителите да достигнат до търкалящите се елементи и каналите. Допълнителните решения за смазване могат допълнително да намалят изискванията за поддръжка по време на продължителна работа.

• Стабилно и плавно линейно движение
• Възможност за високо натоварване и моментно натоварване
• Намалена вибрация по време на пътуване
• Контролиран монтаж и точност на работа
• Защита от прах и външни замърсители
• По-дълги интервали на поддръжка при правилно смазване

Как прецизните степени и допустимите отклонения влияят на производителността?

Степента на прецизност определя колко строго се контролират критичните размери и геометричните характеристики. За приложения, включващи множество успоредни релси или координирани оси, последователността между направляващите е особено важна, тъй като могат да се натрупат малки разлики в размерите по време на монтаж и работа.

Например производствените данни на Maitu предоставят няколко степени на точност, включително N, H, P, SP и UP. Класът UP представлява най-високата категория на точност в изброения диапазон.

Забележка: Показаните стойности са производствени параметри за надбавка за височина и ширина (△H и △W) и трябва да бъдат оценени заедно със специфичната конфигурация на водача и изискванията за приложение.

За системи, които изискват синхронизирано движение, изборът на по-висок клас на точност може да осигури по-голяма последователност на размерите. Най-високият клас обаче не е автоматично най-добрият избор за всяка машина. Купувачите трябва да балансират изискваната точност, натоварване, дължина на релсата, условия на монтаж, работна среда и обща цена на проекта.

Кои материали и повърхностни обработки поддържат дългосрочна точност?

Изборът на материал пряко влияе върху твърдостта, устойчивостта на износване, стабилността на размерите и експлоатационния живот. Високовъглеродна хромирана стомана, като SUJ2-еквивалентен материал, се използва широко за взискателни компоненти с търкалящ контакт, тъй като може да постигне висока твърдост след подходяща топлинна обработка.

Ултрапрецизната серия линейни водачи на Maitu използва високовъглеродна хромирана стомана с определена твърдост от приблизително 58–62 HRC. Прецизно шлайфаните канали и контролираната топлинна обработка спомагат за създаването на стабилна контактна повърхност за непрекъсната работа.

В зависимост от средата на приложение може да се има предвид и повърхностна обработка. Черният оксид и безелектрическото никелиране могат да осигурят допълнителна защита на повърхността и могат да бъдат полезни, когато устойчивостта на корозия или устойчивостта на околната среда е важно съображение.

• Основен материал:Високовъглеродна хромирана стомана
• Твърдост:Приблизително 58–62 HRC
• Финал на състезателната писта:Приблизително Ra 0,4–0,8 μm
• Допълнителна защита:Черен оксид или без електролитно никелиране

Къде обикновено се използват свръхпрецизни линейни водачи?

Колкото по-строги са изискванията за движение, толкова по-голяма е потенциалната стойност на високопрецизния направляващ път. Тези компоненти са особено подходящи, когато оборудването трябва да поддържа повтарящо се позициониране, докато се справя с непрекъснато движение или външни натоварвания.

Полупроводниково оборудване

Оборудването за работа с вафли, инспекция, дозиране и опаковане може да изисква силно контролирано движение. Стабилното линейно насочване помага на системите за позициониране да поддържат повторяемост и да намалят нежеланите вибрации.

Прецизни машинни инструменти

CNC и другото машинно оборудване с висока точност зависят от компоненти с твърдо движение, за да поддържат точността на рязане и повтаряемото позициониране на инструмента.

Индустриална роботика

Линейните оси, използвани с роботизирани системи, могат да изпитват променящи се натоварвания и сложни модели на движение. Силният капацитет на моментно натоварване може да помогне за поддържане на стабилност в многоосни конфигурации.

Прецизни измервателни уреди

Измервателното оборудване е особено чувствително към механични отклонения. Плавното движение и контролираните геометрични допуски могат да помогнат за намаляване на механичните източници на грешка при измерване.

Медицинско оборудване

Медицинското производство и прецизните инструменти често изискват надеждно позициониране, контролирано движение и подходяща повърхностна защита. Изборът на водач трябва да отчита както механичните характеристики, така и изискванията за околната среда.

Как да изберете правилното линейно ръководство?

Изборът на водач въз основа само на обявения клас на точност може да доведе до неподходящ дизайн. По-добър подход е да се оцени цялостната работна среда и механичните изисквания.

1. Определете необходимата точност на позициониране:Определете целевата точност, повторяемост и допустимо геометрично отклонение.
2. Изчислете статични и динамични натоварвания:Помислете за полезен товар, ускорение, сила на рязане, моментни натоварвания и разпределение на натоварването.
3. Проверете дължината на релсата:По-дългите релси могат да имат различни изисквания за толеранс, така че дължината и степента на точност трябва да се оценяват заедно.
4. Оценете условията на околната среда:Обърнете внимание на изискванията за прах, влажност, температура, корозивни вещества и изисквания за чисти помещения.
5. Изберете подходящо смазване:Правилното смазване е от съществено значение за намаляване на триенето и поддържане на постоянна производителност при търкаляне.
6. Потвърдете точността на инсталиране:Дори много прецизен водач не може да компенсира неправилно обработена или лошо подравнена монтажна повърхност.
7. Поискайте документация за проверка:Докладите от технически преглед предоставят полезни доказателства, че доставените компоненти отговарят на договорените спецификации.

За проекти с взискателни изисквания инженерите трябва също така да вземат предвид конфигурацията на каретката, предварителното натоварване, метода на монтиране, паралелността на релсите, взаимодействието на задвижващата система и очаквания сервизен цикъл, преди да финализират спецификацията.

Какъв контрол на качеството трябва да очакват купувачите?

Прецизните компоненти изискват измерим контрол на качеството, а не само визуална проверка. Професионалният доставчик трябва да има процеси, които обхващат суровини, термична обработка, смилане, проверка на размерите, работни характеристики и крайна проверка.

Майту заявява, че неговият производствен процес използва базирана на ERP проследимост на качеството от съхранение на високовъглеродна хромирана стомана чрез термична обработка, прецизно смилане и окончателна проверка. Неговите водачи също са подложени на профилна проекция, оценка на шума и проверка на натоварването, като документацията за проверка се предоставя за поръчки.

Този подход е важен за производителите на оригинално оборудване и инженерните екипи, тъй като проследимите инспекционни данни могат да подкрепят входящия контрол на качеството, проектната документация и решенията за дългосрочна поддръжка.

Майту също съобщава за повече от 16 000 спецификации на прецизни водещи винтове и линейни компоненти, разработени от началото на дейността му в Суджоу, заедно с опит в обслужването на повече от 5000 глобални клиенти. Неговите производствени ресурси включват съоръжения в Суджоу и Донгуан, поддържащи както изисквания за малки количества, така и по-големи производствени поръчки.

Често задавани въпроси

Какво представляват ултрапрецизните линейни водачи?

Ултрапрецизните линейни водачи са компоненти за линейно движение с висока точност, предназначени за приложения, изискващи контролирано позициониране, плавен ход, висока твърдост и постоянни геометрични толеранси. Те обикновено се използват в полупроводниково оборудване, прецизни машинни инструменти, роботика, измервателно оборудване и медицинско производство.

Какво прави линейните водачи от клас UP различни от стандартните?

Водачите от клас UP се произвеждат с по-строги допустими размери от стандартните класове. Например изброените производствени параметри на Maitu показват допустими △H и △W от 2 μm за релси от клас UP с дължини до 500 mm. Действителната пригодност на даден клас зависи от цялостния дизайн на машината и изискваната точност.

Какъв материал обикновено се използва за високопрецизни линейни водачи?

Високовъглеродната хромирана стомана обикновено се избира за взискателни приложения с линейно движение, тъй като може да постигне висока твърдост и устойчивост на износване след термична обработка. Maitu определя SUJ2-еквивалентен материал с приблизително 58–62 HRC твърдост за своята ултра прецизна серия.

Как може да се подобри експлоатационният живот на линейния водач?

Правилният монтаж, подходящото предварително натоварване, подходящото смазване, контролът на замърсяването, правилното разпределение на натоварването и редовната проверка допринасят за експлоатационния живот. Запечатаните водачи и подходящата повърхностна обработка могат да осигурят допълнителна защита в предизвикателни работни среди.

Свръхпрецизните водачи подходящи ли са за приложения в чисти помещения или полупроводници?

Те могат да бъдат подходящи, когато конфигурацията на водача, смазването, уплътняването, повърхностната обработка и изискванията за чистота са правилно съобразени с приложението. За чувствителни среди купувачите трябва да обсъдят с доставчика изискванията за материал, покритие, смазване, контрол на частиците и инспекция, преди да поръчат.

Последни мисли

Свръхпрецизните линейни водачи играят критична роля в приложения, където точността на движението, твърдостта, повторяемостта и надеждността пряко влияят върху работата на оборудването. Избирането на правилното решение изисква повече от сравняване на номинални степени на точност. Качеството на материала, покритието на каналите, разпределението на натоварването, уплътняването, смазването, условията на монтаж, процедурите за проверка и изискванията за приложение трябва да се разглеждат заедно.

С повече от 12 години опит в технологията за прецизно линейно движение, широко продуктово портфолио, подробни производствени параметри и проследими процеси за контрол на качеството, Maitu предоставя решения за линейни направляващи за взискателни индустриални приложения. Ако оценявате направляващи за CNC оборудване, полупроводникови машини, роботика, прецизно измерване или медицинско производство, научете повече за Ultra Precision Linear Guides исвържете се с насза да обсъдим вашите изисквания за точност, натоварване, дължина на релсата, околната среда и персонализиране.
