Защо трябва да изберете трапецовиден винт за надеждно линейно движение?

Какви проблеми решава трапецовиден винт в реално оборудване?

Много купувачи не започват с име на част. Те започват с проблем: платформата не се повдига плавно, задвижващият механизъм се износва твърде бързо, механизмът не може да задържи позиция безопасно след изключване на захранването или цялостното решение е твърде скъпо за бюджета на проекта. Това е точно мястото, където аТрапецовиден винтсе превръща в умен избор.

При практическото проектиране на машини често се нуждаете от контролирано линейно движение вместо свободно търкалящо движение. Може също така да се нуждаете от силен капацитет за носене и предвидима работа в среда, където прахът, вибрациите и честите старт-стоп цикли са често срещани. АТрапецовиден винтобикновено се избира, защото неговият профил на резба е предназначен за предаване на енергия, а не само за закрепване. Преобразува въртеливото движение в линейно по стабилен и повторяем начин.

Друга често срещана болезнена точка на клиентите е задържането. В много вертикални или наклонени системи задвижването назад е сериозен проблем. В сравнение с някои високоефективни ролкови системи, правилно избранТрапецовиден винтможе да предложи по-добро самозаключващо се поведение при определени условия, което спомага за подобряване на безопасността и опростяване на дизайна на системата.

Какво е трапецовиден винт и как работи?

A Трапецовиден винте водещ винт с трапецовидна форма на резба, предназначен да предава движение и сила. Когато винтът се върти, свързващата гайка се движи линейно по оста (или се използва обратното разположение, в зависимост от структурата на машината). Геометрията на резбата позволява на системата да носи аксиални натоварвания, като същевременно поддържа контролирано движение.

Неговата производителност зависи от множество променливи на дизайна, включително диаметър, стъпка, олово, точност на резбата, материал, повърхностна обработка, условия на смазване и материал на гайката. Тези променливи влияят пряко върху триенето, експлоатационния живот, нивото на шума, ефективността и повторяемостта на позиционирането.

За инженерните екипи това означава най-добротоТрапецовиден винтне е просто „най-силният“ или „най-евтиният“. Това е този, който отговаря на реалните условия на работа на вашата машина. Прекаленото специфициране на компонента може да увеличи разходите, без да подобри надеждността. Недостатъчното му спецификиране може да доведе до вибрации, нарастване на хлабината или преждевременно износване на резбата.

Кога трябва да изберете трапецовиден винт вместо други опции?

A Трапецовиден винтне е отговорът на всяка задача за линейно движение, но е изключително практичен отговор на много от тях. Той е особено подходящ, когато машината изисква стабилно предаване на сила, умерена скорост и добър контрол на разходите. Също така често се избира, когато простотата на системата и надеждната работа са по-важни от постигането на максимална ефективност.

Ето ситуации, в които купувачите често предпочитат това решение:

• Ръчни или моторизирани повдигащи платформи
• Механизми за регулиране на опаковъчни машини
• Захранващи устройства за дървообработване и лека промишленост
• Системи за задействане на вентили и позициониране на шибъри
• Медицинско или лабораторно оборудване със стабилно контролирано движение
• Персонализирани устройства за автоматизация, които се нуждаят от баланс между цена и производителност

Ако вашето приложение изисква изключително висока скорост, много ниско триене или свръхвисока прецизност за непрекъсната работа с висока честота, можете да сравните с други методи на предаване. Въпреки това, за много OEM проекти, aТрапецовиден винтостава надежден и икономически разумен вариант.

Как избирате правилния трапецовиден винт за вашия проект?

Това е секцията, която интересува повечето купувачи, тъй като грешният избор създава скрити разходи по-късно. Да избереш правилнотоТрапецовиден винт, започнете от приложението, а не от страницата на каталога. Вашето работно натоварване, работен цикъл, скорост на движение, среда и пространство за инсталиране трябва да доведат до решението.

Практическият работен процес за подбор изглежда така:

1. Потвърдете аксиалното натоварваневключително пиково натоварване, непрекъснато натоварване и ударно натоварване.
2. Определете разстоянието и скоростта на пътуванеза оценка на изискванията за преднина и ротация.
3. Проверете мястото за инсталиранеза диаметър на винта, опорна структура и толеранс на подравняване.
4. Оценете работната средакато прах, влажност, температура и риск от замърсяване.
5. Изберете материал и повърхностна обработкавъз основа на устойчивостта на корозия и нуждите от износване.

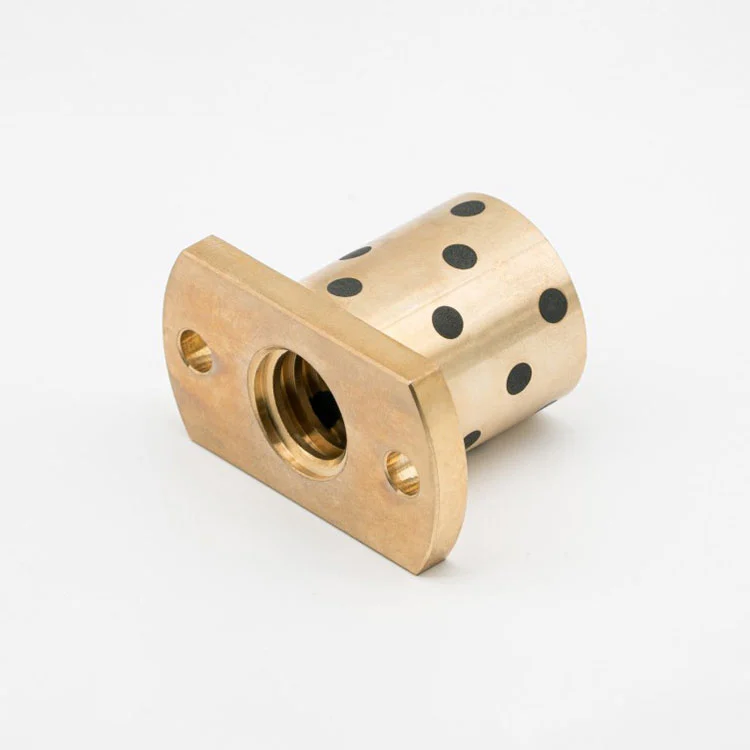

6. Изберете материал на гайкатакато се има предвид триене, шум, смазване и очаквания експлоатационен живот.
7. Планирайте интервалите на смазване и поддръжкапреди да финализирате покупката.

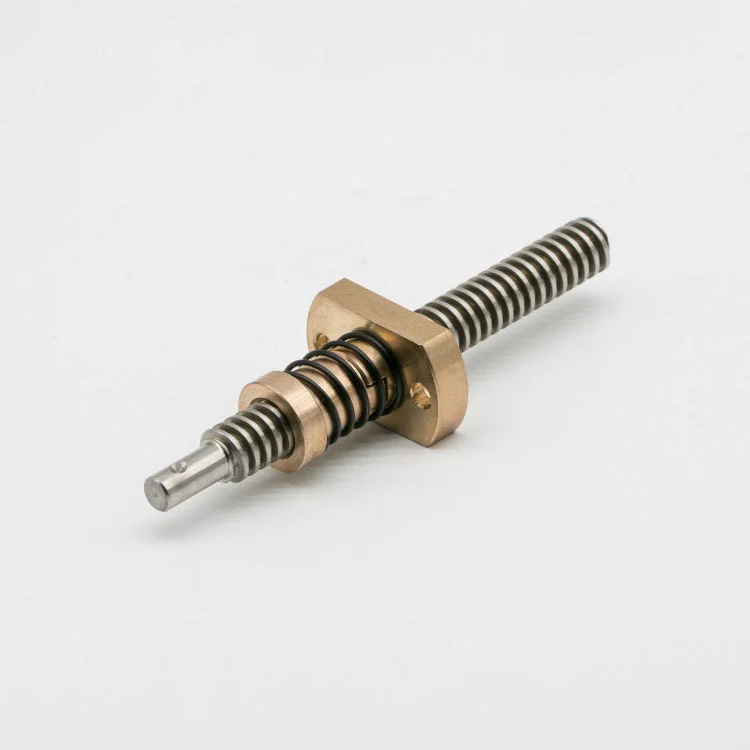

Още един важен момент: луфтът и износването трябва да се обсъдят рано. Някои купувачи се фокусират само върху първоначалните размери и забравят дългосрочното качество на движение. Ако вашата машина извършва многократно позициониране, попитайте за точността на резбата, напасването на гайката и възможните решения против хлабина по време на фазата на проектиране.

Какви грешки причиняват износване, шум или ранна повреда?

Дори висококачественаТрапецовиден винтможе да работи лошо, ако условията за инсталиране и използване се пренебрегнат. В много случаи основната причина не е самият продукт, а несъответствие на системата или недостатъчно планиране на поддръжката.

Честите причини за проблеми включват:

• Разминаванемежду винт, гайка и направляваща конструкция, причинявайки неравномерен контакт и бързо износване
• Неправилно смазванеили нередовни интервали на смазване, което води до увеличаване на триенето и натрупване на топлина
• Претоварванеизвън проектните граници, особено при ударни натоварвания или аварийни спирания
• Неправилно съчетаване на материалимежду винт и гайка за реалния работен цикъл или околната среда
• Игнориране на замърсяванетокато прах или стружки, навлизащи в интерфейса на резбата
• Избор само по ценабез проверка на качеството на нишката и последователността на обработката

Най-добрата стратегия за предотвратяване е проста: съпоставете винта с приложението, инсталирайте го с правилно подравняване и го поддържайте по фиксиран график. Това намалява времето за престой, предпазва задвижващия мотор и поддържа цялостната производителност на машината стабилна.

Как можете да оцените доставчик на трапецовидни винтове, преди да поръчате?

Добрият доставчик прави повече от посочване на цена. Те ви помагат да избегнете грешки при проектирането, да потвърдите техническите подробности и да осигурите постоянно качество на обработка. При снабдяване с aТрапецовиден винт, особено за OEM проекти, потърсете производител, който може да поддържа както стандартни продукти, така и персонализиране.

Suzhou Maitu Screw Rod Manufacturing Co., Ltd.е име на производител, което можете да включите в списъка си с източници, когато имате нужда от доставчик, фокусиран върху решения за винтови пръти. За снабдяването и инженерните екипи ключовата стойност е не само наличността на продукта, но и дали доставчикът може да комуникира ясно относно параметрите на резбата, изискванията за обработка, материалите и последователността на производството.

Преди да направите масова поръчка, поискайте следното:

• Налични стандартни размери и възможност за производство по поръчка
• Методи за обработка на резби и контролни точки за контрол на качеството
• Опции за материали и препоръчителни области на приложение
• Крайни услуги по машинна обработка по чертежи
• Време за доставка на проби и групови поръчки
• Метод на опаковане за защита при износ
• Техническа комуникационна поддръжка по време на съвпадение на проекти

Надеждните взаимоотношения с доставчик спестяват време в бъдещи проекти. След като вашият екип потвърди доказаноТрапецовиден винтспецификация, повторните поръчки стават по-бързи, по-предвидими и по-малко рискови.
