Как ултрапрецизните линейни водачи от UP-клас подобряват точността на позициониране на машинния инструмент?

Стандартните линейни водачи лесно причиняват отклонение при позициониране, вибрации и затихване на прецизността по време на работа, което сериозно засяга точността на обработка и степента на добив на оборудване от висок клас като CNC машини, полупроводници и медицински прецизни устройства. Основните недостатъци са обобщени, както следва:

- Разхлабен контрол на толеранса: Стандартните водачи за клас N/H/P имат големи диапазони на отклонение във височина и ширина, което води до непостоянна равнинност на монтажа за многоосни машинни инструменти.

- Вибрации и трептене по време на работа: Обикновените релси произвеждат очевидни вибрации от триене по време на възвратно-постъпателно движение с висока скорост, нарушавайки точното позициониране.

- Нестабилно разпределение на натоварването: Неравномерното поемане на сила води до локална деформация, постепенно намаляваща точността на позициониране по време на продължителна работа.

- Бързо затихване на точността: Слабата устойчивост на износване и ниското покритие на повърхността причиняват бърза загуба на точност след работа на дълги разстояния и честа смяна на смазката.

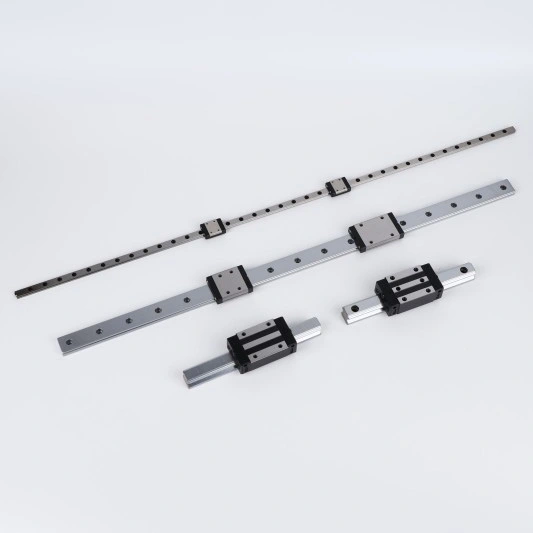

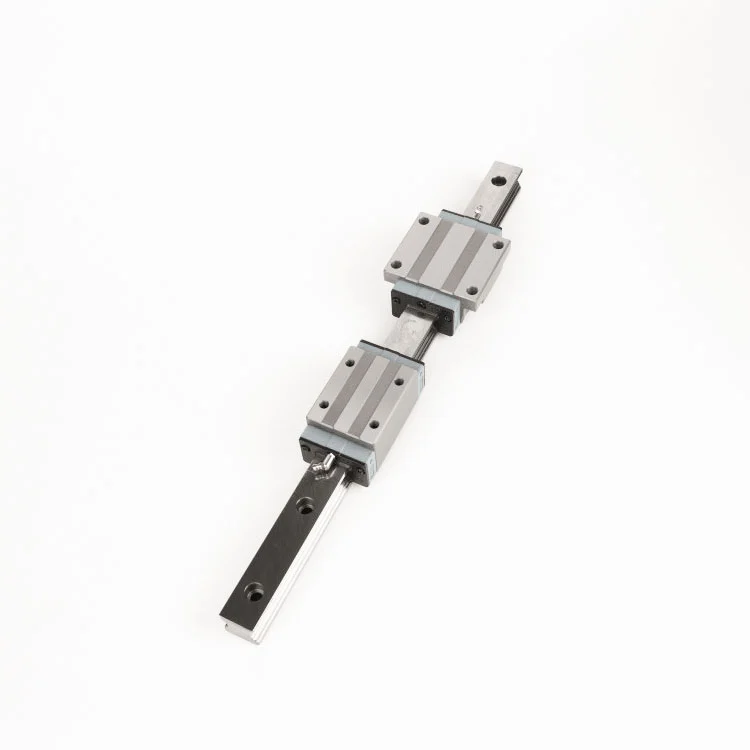

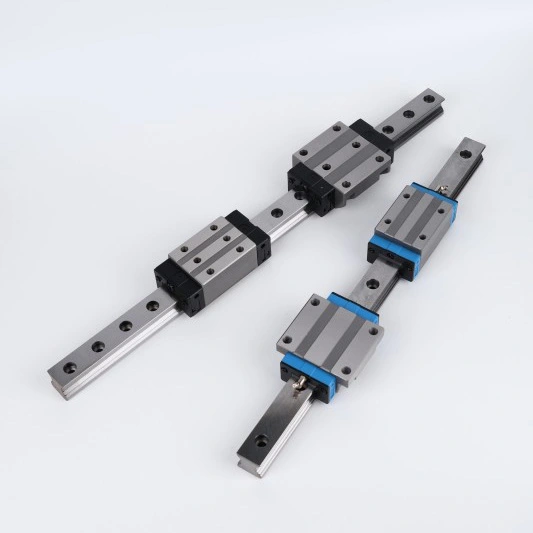

Основни предимства на Maitu UP-Class Изключително прецизни линейни водачи

Майту Изключително прецизни линейни водачиразрешаване на пречките в точността на традиционните водещи релси чрез подобрени материали, оптимизиран структурен дизайн и по-строги производствени стандарти. Те осигуряват стабилно позициониране на микронно ниво за оборудване от висок клас металорежещи машини.

1. 30% по-строги производствени толеранси гарантират изключително ниско отклонение

- Възприема ултрапрецизен процес на шлайфане с производствени толеранси с 30% по-строги от индустриалните стандартни релси.

- Строго контролира △H (отклонение във височина) и △W (отклонение в ширина). За релси ≤500 mm отклонението на толеранса за UP-клас е само 2 μm, което постига свръхвисока консистенция за многоосно сглобяване.

- Всички готови релси преминават тестове за прецизност на проекцията на профила, с официални доклади от инспекции, предоставени за всяка партида, за да се гарантира стабилна точност на еталонния показател за позициониране.

2. Четириточковата контактна структура оптимизира стабилността при натоварване и движение

- Оптимизираният дизайн на геометрията на каналите формира четириточков равномерен контакт на напрежението, равномерно разпределящ тежкия товар и моментното натоварване.

- Ефективно избягва локална деформация и изместване на позицията, причинено от небалансирана сила, поддържайки последователна линейна следа на движение.

- Силна адаптивност към многоосно моментно натоварване, идеално съвпадаща със сложна високопрецизна обработка на връзката на машинния инструмент.

3. Стомана SUJ2 с висока твърдост предотвратява дълготрайно прецизно затихване

- Изработен от високовъглеродна хромирана стомана (SUJ2 еквивалент), индукционно закалена до 58-62 HRC.

- Свръхвисоката твърдост на материала значително повишава устойчивостта на износване, като избягва промените в размерите, причинени от дълготрайно триене и осигурява постоянна стабилност на позициониране.

- Прецизно шлайфаната повърхност на каналите достига Ra 0,4–0,8 μm, минимизирайки устойчивостта на триене и микроскопичните грешки при движение.

4. Ниска вибрация и нисък шум при движение Оптимизирайте динамичното позициониране

- Оптимизираната търкаляща се съвпадаща структура намалява шума при работа с 40% в сравнение със стандартните водачи.

- Ефективно потиска високочестотните вибрации по време на високоскоростна работа, елиминирайки динамичното трептене при позициониране.

- Удължава интервала на повторно смазване до 2000 км, намалявайки колебанията в прецизността, причинени от честа поддръжка и смяна на масло.

Професионално запечатване и повърхностна защита Поддържат дългосрочна точност

- Многолабиринтна уплътнителна система: Интегрираната подобрена уплътнителна структура блокира навлизането на прах, флуид за рязане и примеси в каналите, предотвратявайки абразивното износване и прецизните повреди.

- Персонализирано антикорозионно третиране: Допълнително покритие с черен оксид и безелектрическо никелиране предотвратяват ръждата и окисляването на повърхността, поддържайки оригиналната прецизност във влажна и сложна среда на обработка.

Основни сценарии за приложение

МайтуВИШ класултра прецизни линейни водачиса специално проектирани за оборудване, което изисква позициониране с нулева грешка и дългосрочна стабилна прецизност:

- Високопрецизни машини с ЦПУ:

Свръх прецизни обработващи центри, оборудване за фино рязане и шлифоване

- Оборудване за производство на полупроводници:

Платформи за обработка на вафли, оборудване за прецизно откриване и позициониране

- Прецизни измервателни уреди:

Координатни измервателни машини, оптични системи за детекция

- Индустриална роботика:

Високопрецизни позициониращи роботизирани ръце и автоматизирано оборудване за обработка

- Производство на медицински изделия:

Високопрецизно оборудване за формоване и обработка на медицински компоненти

Уникалните предимства на Maitu за прецизни решения за линейно движение

- 12+ години професионално производство:

Зрял производствен опит с 16 000+ спецификации на компоненти за линейно движение, обслужващи 5000+ глобални индустриални клиенти.

- Пълна цифрова проследимост на качеството:

ERP системата реализира мониторинг на целия процес от втвърдяването на суровината, прецизното смилане до тестването на готовия продукт, като гарантира постоянна точност на партидата.

- Гаранция за двуканално захранване:

Независими самостоятелно разработени водачи с висока прецизност + оторизирана международна дистрибуция на марката, отговарящи на рентабилни и персонализирани изисквания за прецизност от свръхвисок клас на едно спиране.

- Ниска MOQ и бърза доставка:

Поддържа персонализиране на проби от една част и масова стабилна доставка с пълни доклади от тестове за всеки продукт.

Резюме

Точността на позициониране на машинния инструмент зависи от ултра-строг контрол на толеранса, стабилна структурна работа и дългосрочно действие против затихване. МайтуUP-клас ултра прецизни линейни водачиефективно решаване на често срещани прецизни болни точки на традиционните водещи релси чрез по-строги производствени стандарти, материали с висока твърдост против износване и дизайн на движение, потискащ вибрациите. Те са най-надеждното решение за надстройка за машини от висок клас за подобряване на добивите и прецизността на обработката.

Свържете се с насза да получите UP-клас сравнение на параметрите на линейното ръководство и персонализирани решения за прецизно движение!
