Как трапецовиден винт осигурява плавно линейно движение в реални машини?

Контур

• Идентифицирайте реалния режим на повреда (отклоняване, хлабина, залепване, износване, шум, топлина).
• Разберете защоТрапецовиден винтпрофилът балансира товароносимост, технологичност и стабилност.
• Изберете повод, диаметър и крайна опора, за да контролирате скоростта, твърдостта и разбиването.
• Изберете дизайн и материал на гайката, за да се справите с ограниченията на триене, замърсяване и поддръжка.
• Валидирайте с кратък контролен списък, така че производствените части да съответстват на прототипите.

Болките, които продължават да се появяват

Купувачите рядко започват с думите „Имам нужда отТрапецовиден винт.” Те започват с главоболие: повдигащата колона се плъзга надолу с няколко милиметра за една нощ, линейният плъзгач не може да повтори позиция или гайката се нагрява и започва да пищи. Ето най-често срещаните проблеми и към какво обикновено сочат.

• Движение назад или дрейф на товара:Спираш двигателя, но товарът пълзи. Това може да се случи, когато оловото е твърде агресивно, триенето е твърде ниско или системата има вибрации/удар. Много трапецовидни системи могат да устоят на движение назад, но това не е автоматично – геометрията има значение.
• Луфт, който съсипва позиционирането:Обръщате посоката и нищо не се движи за момент. Тази „мъртва зона“ може да е разликата между гладка автоматизация и продукт, който се чувства евтин.
• Свързване и неравномерно движение:Винтът се чувства гладък на ръка, но се завързва при сглобяване. Несъответствие, недостатъчна крайна опора, или материал на гайка, който не понася натоварване на ръба, често е истинският виновник.
• Бързо износване и черен прах:Работата на сухо с грешна двойка материали може да се износи бързо, особено при замърсяване. Понякога има смазка, но тя е от грешен тип, нанася се непоследователно или се отмива.
• Шум и топлина при скорост:По-високите обороти увеличават нагряването при триене и могат да доведат до вибрации или биене. Оловният винт, който работи при 100 rpm, може да се повреди при 1000 rpm без препроектиране.

Какво всъщност представлява трапецовиден винт

A Трапецовиден винте захранващ винт с профил на резба с трапецовидна форма, предназначен да преобразува въртеливото движение в линейно движение. В сравнение със сферичните винтове, той обикновено заменя ефективността за простота, здравина и по-лесно задържане на товара. Тази търговия може да бъде точно това, което искате в системи за повдигане, затягане, регулиране или движение, където „остава там, където сте го поставили“ има повече значение от изключително ниското триене.

Това, което го прави практичен в индустриална среда, не е само формата на резбата – това е екосистемата: съвпадащи гайки (бронз, стомана, полимери), решения против люфтове, самосмазващи се дизайни и гъвкави производствени методи. Направено правилно, aТрапецовиден винтсглобяването може да бъде рентабилно, поддържаемо и изненадващо прецизно за много приложения.

Основи на подбора, които предотвратяват съжаление

Ако помните само едно нещо: не избирайте aТрапецовиден винтсамо по диаметър. Изберете го като система: ход (или стъпка), дължина, дизайн на гайката, сдвояване на материали, план за смазване и крайна опора.

• Олово (ход на оборот):По-големият проводник се движи по-бързо, но е по-вероятно да се задвижи назад и генерира повече топлина при голямо натоварване. По-малката предна част подобрява управляемостта и задържането на товара, но намалява скоростта.
• Диаметър и якост на сърцевината:По-големият диаметър подобрява устойчивостта на изкълчване и твърдостта, което има значение при дълги разстояния и тежки товари.
• Неподдържана дължина и риск от разбиване:Дълги винтове при високи обороти могат да бият. Ако имате нужда от скорост на дълга дължина, може да имате нужда междинна опора, различни устройства на крайните лагери или различно решение за движение.
• Работен цикъл:Периодичното регулиране (няколко секунди тук и там) е много различно от непрекъснатото движение. Непрекъснатата работа изисква по-добро управление на топлината и стратегия за износване.
• Околна среда:Прах, охлаждаща течност, почистващи препарати и външна корозия изместват най-добрия избор към запечатана защита, неръждаеми материали или полимерни гайки.

Матрица за бърз избор

Използвайте тази таблица като отправна точка за избор на aТрапецовиден винтконфигурация. Това не е заместител на инженерните изчисления, но ще ви предпази от най-често срещаните капани.

Видове ядки и материали, които наистина имат значение

Винтът привлича вниманието, но гайката често определя продължителността на живота и усещането. За аТрапецовиден винтмонтаж, изборът на гайка влияе върху: триене, шум, обратна реакция, толерантност към замърсяване и как системата прощава неправилното центриране.

• Бронзови ядки:Класически избор за товароносимост и предвидимо износване. Страхотно, когато можете да смазвате и държите отломките под контрол.
• Стоманени гайки:Силен, но може да бъде по-малко прощаващ и може да изисква внимателно смазване и сдвояване на повърхността, за да се избегне натъртване.
• Инженерни пластмаси (найлон, POM, PEEK, композити):Често по-тих и може да работи с минимално смазване. Подходящият полимер може да се справи с трудни среди; грешният полимер може да пълзи под натоварване или да омекне от топлина.

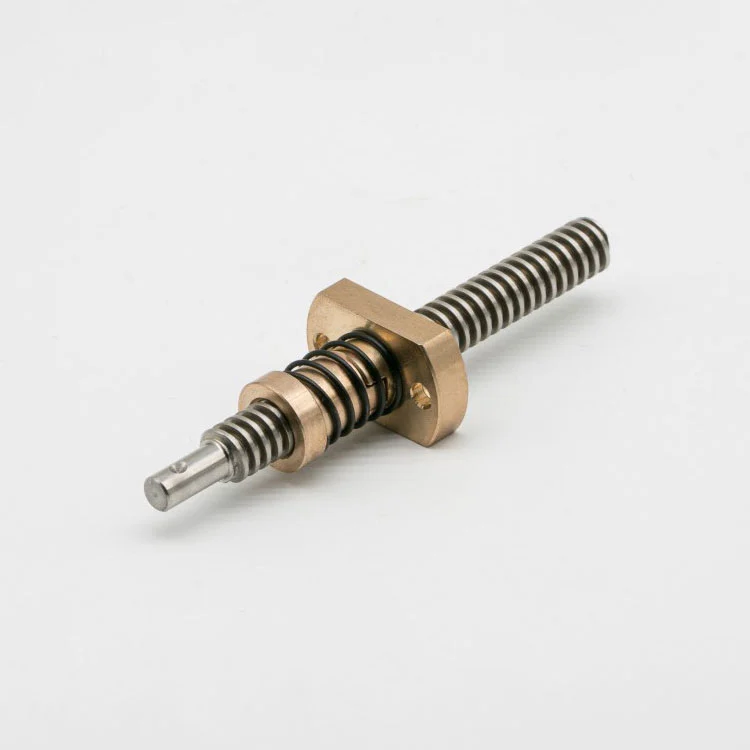

• Гайки против хлабина:Проектиран да намали клиренса и да подобри промените в посоката. Идеален, когато качеството на позициониране е по-важно от изключително ниския въртящ момент.

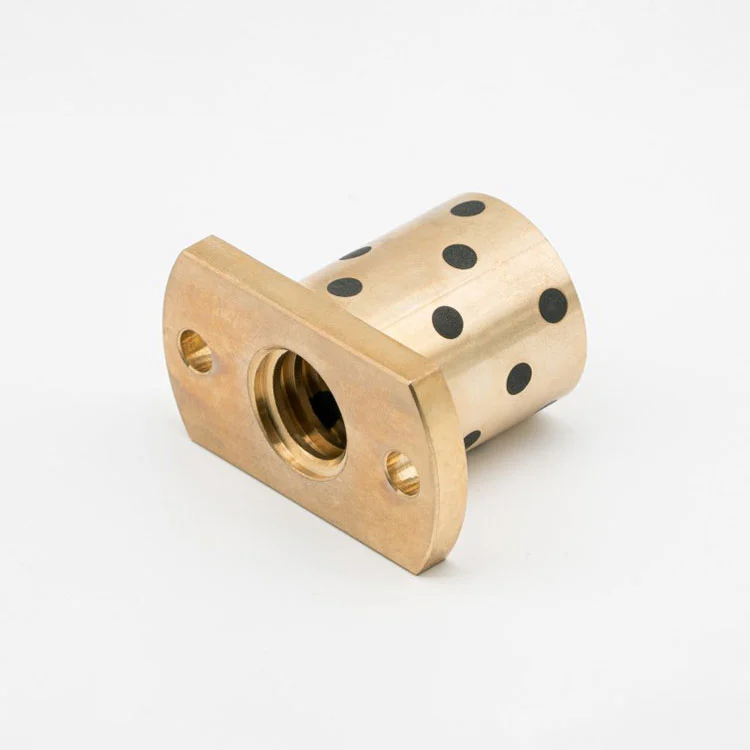

• Безмаслени/самосмазващи се гайки:Полезно, когато смазването е непрактично, нежелателно или лесно се отмива.

Контролен списък за интегриране: опори, подравняване, смазване

Дори най-добротоТрапецовиден винтще разочарова, ако околният дизайн е небрежен. Тези интеграционни точки са мястото, където много проекти тихо се провалят по време на мащабиране от прототип до производство.

• Крайна стратегия за поддръжка:Определете кой край е фиксиран и кой е плаващ. Изборът на лагер влияе върху аксиалната хлабина, твърдостта и шума.
• Подравняване и монтаж:Несъответствието увеличава драстично триенето и износването. Използвайте подходящи корпуси, препратки за обработка, и избягвайте да натискате гайката на място по време на монтажа.
• План за смазване:Решете рано: грес, масло, сухо работещ полимер или запечатан подход. „Ще добавим смазване по-късно“ обикновено става „Не сме проектирали място за смазване.“
• Защита от замърсяване:Маншони, капаци, чистачки и поставянето далеч от стружки и прах могат да увеличат многократно експлоатационния живот.
• Термично поведение:По-високите работни цикли генерират топлина. Топлината променя хлабините, увеличава износването и може да омекоти някои полимери.
• Проверка на обратно шофиране:Ако „трябва да се задържи, когато захранването е изключено“ е изискване, проверете го с реални натоварвания и реални вибрации.

Въпроси за качеството, които да зададете, преди да купите

Ако набавяте aТрапецовиден винт, най-умният ход е да задавате въпроси, които разкриват контрол на процеса. Цената е лесна за сравнение; последователността не е така. Тези въпроси ви предпазват от неприятни изненади.

• Какви допустими отклонения можете да поддържате за точността на оловото, праволинейността и формата на резбата?Поискайте стандартните и незадължителните степени на доставчика.
• Валцуван или смлян?И какъв е методът на проверка за всяка партида?
• Какви двойки материали препоръчвате за моя товар, скорост и среда?Добрият доставчик ще попита за работния цикъл и замърсяването.
• Как контролирате обратната реакция?Стандартна хлабина, избираеми напасвания или дизайни против хлабина.
• Какви повърхностни обработки са налични?Особено ако корозията или износването са проблем.
• Можете ли да доставите комплекти винт и гайка, съчетани като двойка?Съпоставянето намалява променливостта и спестява време за отстраняване на грешки.
• Какво ви трябва от мен, за да цитирам правилно?Изисквания за чертежи, ход, натоварване, скорост, монтаж и „позиция на задържане“.

Къде Suzhou Maitu Screw Rod Manufacturing Co., Ltd. може да помогне

Ако търсите доставчик, който може да поддържа както стандартни, така и персонализирани конфигурации,Suzhou Maitu Screw Rod Manufacturing Co., Ltd.се фокусира върху решения с трапецовидни водещи винтове за случаи на използване на линейно движение и автоматизация - включително опции като многостартови стилове, сдвоени винт и гайка доставка и множество маршрути за материал на гайка (например, избор на основата на полимер и подходи против обратна реакция).

На практика това означава, че можете да подходите към снабдяването по по-чист начин: вместо да избирате винт от каталог и да се надявате гайката да се държи, можете да посочите цели за ефективност и получавате препоръчано сдвояване. Това е особено полезно, когато вашите ограничения включват „без смазване“, „намален луфт“, „специален бронз“ или „инженерна пластмаса“ или когато вашият проект се нуждае от многократно персонализиране във варианти.
