Как се използва трапецовиден винт Acme в индустриалните системи за движение?

Резюме на статията

Трапецовидни винтове Acmeиграят критична роля в предаването на линейно движение в индустриална автоматизация, механично оборудване и системи за прецизно позициониране. Тази статия предоставя подробно, технически обосновано обяснение на това как са структурирани, специфицирани и прилагани трапецовидни винтове Acme в реални инженерни среди. Дискусията се съсредоточава върху принципи на проектиране, размерни параметри, поведение при натоварване, опции за материали, производствени стандарти и дългосрочни насоки за развитие. Често задаваните технически въпроси се разглеждат в кратък формат на въпроси и отговори, за да се изяснят общите инженерни проблеми. Съдържанието е структурирано така, че да отговаря на професионалните навици за четене и глобалните стандарти за оптимизация на търсачките.

Съдържание

• 1. Как трапецовиден винт Acme позволява линейно движение?
• 2. Как са специфицирани и конструирани трапецовидни винтове Acme?
• 3. Как се представят трапецовидните винтове Acme при практически приложения?
• 4. Как ще се развият трапецовидните винтове Acme в бъдещите системи за движение?

1. Как трапецовиден винт Acme позволява линейно движение?

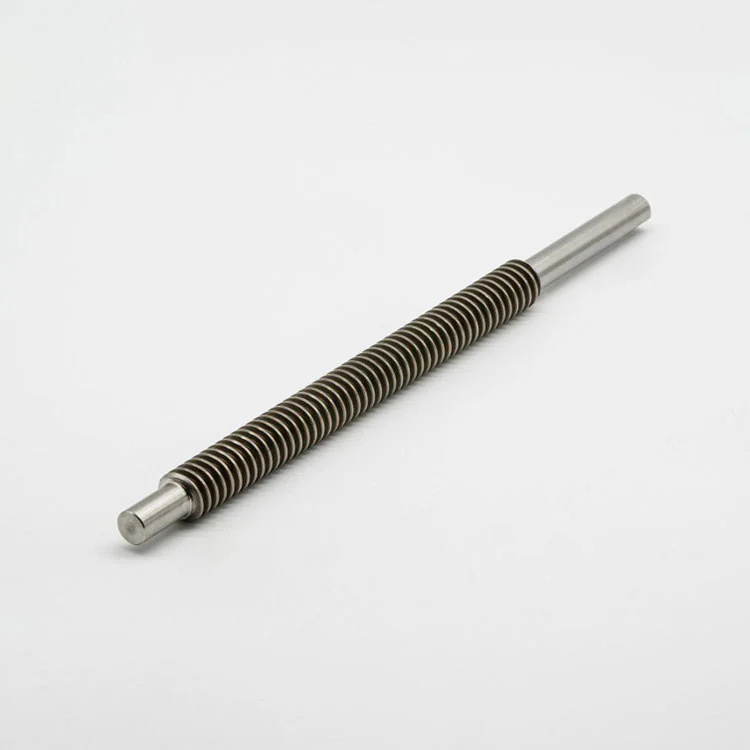

Трапецовиден винт Acme е компонент за предаване на мощност, предназначен да преобразува въртеливото движение в линейно изместване чрез прецизно обработен трапецовиден профил на резба. За разлика от стандартните крепежни елементи, този тип винт е проектиран за продължителни аксиални натоварвания, предвидим контрол на движението и повтаряща се точност на позициониране. Трапецовидната геометрия предлага балансиран компромис между механична якост, технологичност и ефективност, което я прави широко разпространена както в тежкотоварни, така и в прецизни среди.

Ъгълът на резбата, обикновено стандартизиран на 29 градуса за профили Acme или 30 градуса за метрични трапецовидни резби, позволява стабилен контакт между винта и свързващата гайка. Тази геометрия намалява радиалното напрежение, като същевременно поддържа достатъчна повърхностна контактна площ за равномерно разпределяне на товарите. В резултат на това трапецовидни винтове Acme обикновено се избират там, където се изисква контрол на хлабината, умерена ефективност и механични самозаключващи се характеристики.

От инженерна гледна точка, линейното движение се постига, тъй като въртящият момент, приложен към вала на винта, принуждава гайката да се движи по дължината на резбата. Стъпката и преднината директно определят скоростта на движение, разделителната способност и поведението при натоварване. Тези параметри са внимателно подбрани въз основа на системните изисквания като дължина на хода, работен цикъл и излагане на околната среда.

2. Как са специфицирани и конструирани трапецовидни винтове Acme?

Точната спецификация е от съществено значение, за да се гарантира, че трапецовиден винт Acme работи надеждно през целия си експлоатационен живот. Параметрите се определят съгласно международните стандарти като ANSI B1.5 или DIN 103, в зависимост от регионалните изисквания и изискванията на приложението. Следващата таблица очертава често срещаните технически параметри, използвани от инженерите по време на избора и проектирането.

Инженерните съображения включват също повърхностно покритие, топлинна обработка и съвместимост със смазване. Винтовете за заземяване са избрани за по-висока точност на позициониране, докато валцованите винтове са предпочитани за ефективност на разходите и повишена якост на умора. Процесът на подбор интегрира механични изчисления, екологични ограничения и дългосрочно планиране на поддръжката.

3. Как се представят трапецовидните винтове Acme при практически приложения?

В промишлени среди трапецовидните винтове Acme се използват в машинни инструменти, повдигащи системи, задвижващи механизми на клапани, опаковъчно оборудване и автоматизирани поточни линии. Присъщото им самозаключващо се поведение ги прави подходящи за вертикално задържане на товари без допълнителни спирачни механизми. Тази характеристика опростява дизайна на системата, като същевременно повишава безопасността при работа.

Следните често задавани въпроси се отнасят до общи технически проблеми, възникнали по време на спецификация и работа.

В: Как се променя товароносимостта в зависимост от диаметъра на винта?
A: Капацитетът на натоварване се увеличава нелинейно с диаметъра на винта поради по-голяма площ на напречното сечение и подобрена устойчивост на изкълчване. Инженерите трябва да оценят както границите на аксиалното напрежение, така и критичната дължина на изкълчване, за да осигурят безопасна работа при натоварвания на натиск.

Въпрос: Как се управлява хлабината в системите с трапецовидни винтове Acme?
О: Луфтът обикновено се намалява чрез използването на разцепени гайки, гайки против люфт или предварително натоварени комплекти с двойна гайка. Сдвояването на материалите и контролираните производствени толеранси допълнително допринасят за стабилна точност на позициониране.

Въпрос: Как смазването влияе на експлоатационния живот?
A: Правилното смазване минимизира износването чрез триене между интерфейса на винта и гайката, намалява работната температура и удължава сервизните интервали. Изборът на лубрикант зависи от скоростта, натоварването и експозицията на околната среда като прах или влага.

Последователността на производителността също се влияе от точността на подравняване и твърдостта на монтажа. Несъответствието води до неравномерен контакт на резбата, ускорявайки локализираното износване и намалявайки гладкостта на движението. Като такава интеграцията на системно ниво е също толкова критична, колкото и спецификацията на ниво компонент.

4. Как ще се развият трапецовидните винтове Acme в бъдещите системи за движение?

Тъй като системите за автоматизация изискват по-висока надеждност и по-малко поддръжка, трапецовидните винтове Acme продължават да се развиват чрез напредъка на науката за материалите и прецизните производствени техники. Подобрените състави на сплавите, повърхностните покрития и композитните материали за гайка удължават експлоатационния живот, като същевременно намаляват коефициентите на триене.

Дигиталното производство и технологиите за шлайфане с ЦПУ позволяват по-строги допуски и по-последователна геометрия на резбата. Тези разработки поддържат интеграция в полуавтоматизирани и интелигентни механични системи, където предвидимото линейно движение остава от съществено значение. Докато алтернативните технологии като сферичните винтове доминират във високоскоростните приложения, трапецовидните винтове запазват значението си, където здравината, контролът на разходите и самозаключващата се производителност имат приоритет.

В този контекст производителите с дълбок инженерен опит и възможности за вертикално производство играят все по-важна роля в поддържането на персонализирани спецификации и стабилни вериги за доставки.

Суджоу Майтупродължава да се фокусира върху прецизно проектирани решения за трапецовидни винтове Acme, които са в съответствие с развиващите се индустриални стандарти и изисквания за приложения. Чрез оптимизация на материалите, контрол на процесите и дизайн, ориентиран към приложението, марката поддържа системи за движение, които изискват надеждност и дългосрочна стойност.

За подробна техническа консултация, персонализирани спецификации или препоръки за конкретно приложение, заинтересованите страни се насърчават дасвържете се с насза обсъждане на изискванията на проекта и инженерните цели.
