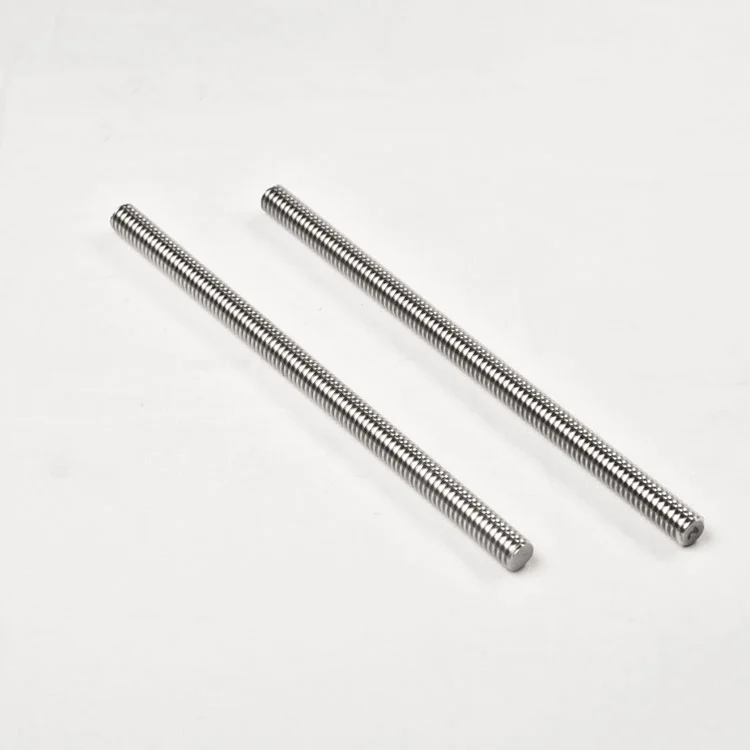

Коя метрична винтова шпилка пасва на вашия монтаж?

A Метрична винтова шпилкаизглежда просто - само резбован прът с два работни края - но малките избори в стъпката, здравината, покритието и толерантността могат да направят разликата между чистата конструкция и главоболието от преработка.

В това ръководство ще ви преведа през практичен метод за избор, използван от инженери, купувачи и екипи за поддръжка. По пътя ще ви покажа как да избегнете най-честите клопки и как да съобщите ясно изискванията си на доставчик като напр.Suzhou Maitu Screw Rod Manufacturing Co., Ltd.без да тъне в жаргон.

Резюме на статията

A Метрична винтова шпилкачесто се избира, защото спестява място, подобрява обслужването и осигурява надеждно затягане в корпуси, фланци и резбовани основи. Най-честите болни точки на клиентите са несъответстваща стъпка, недостатъчно зацепване на резбата, неправилен клас на якост, проблеми с корозия и неясни подробности за поръчка. Тази статия предоставя стъпка по стъпка работен процес за избор, таблица за бърза справка, контролен списък за поръчка, съвети за инсталиране и често задавани въпроси, за да ви помогне да купувате уверено и да намалите грешките.

• Първо изберете правилния размер и стъпка на резбата, след което потвърдете класа на толерантност.
• Изчислете зацепването на резбата и дължината на захващане въз основа на стека на съединението.
• Съобразете класа на якост и материала с натоварването и температурата.
• Изберете покритие или клас неръждаема стомана в зависимост от околната среда.
• Изпратете пълен списък със спецификации, така че офертите да са сравними и точни.

Съдържание

• Разбиране на метрични винтови шпилки в реални сглобки
• Петте грешки, които причиняват повечето проблеми с шипове
• Практичен работен процес за избор на правилния шип
• Таблица за бърза справка за общи условия
• Контролен списък за поръчки за ясни и бързи оферти
• Съвети за инсталиране и обслужване, които предотвратяват повреди
• Какво да търсите при производител на шпилки
• ЧЗВ

Контур

1. Определете фугата: основен материал, дълбочина на нарязване и дебелина на стека.
2. Изберете размера и стъпката на резбата въз основа на стандартите за проектиране и нуждите от натоварване.
3. Задайте дължина на зацепване и обща дължина, за да защитите резбите и силата на затягане.
4. Изберете клас на якост и материал за механични и термични изисквания.
5. Изберете повърхностна защита за корозия и поведение при сглобяване.
6. Потвърдете допустимите отклонения, тестовете и документацията преди масово производство.

Разбиране на метрични винтови шпилки в реални сглобки

A Метрична винтова шпилкае скрепителен елемент с резба, предназначен за свързване на компоненти, при които едната страна обикновено е монтирана в отвор с резба (или с гайка от двете страни, в зависимост от дизайна). Шиповете са често срещани в:

• Фланцови съединениякъдето се очаква многократна поддръжка (помпи, клапани, скоростни кутии).
• Алуминиеви корпусикъдето искате да защитите резбите на основата от многократно поставяне на болтове.
• Високотемпературни зоникъдето контролираното предварително натоварване и достъпът до услугата имат значение.
• Сглобки с ограничено пространствокъдето болтовете не могат да се поставят лесно.

Защо шпилките често са предпочитани: можете да монтирате шпилката веднъж в основата, след това да свалите и монтирате отново гайката по време на поддръжката, без да носите резбования отвор. Това е голяма работа при по-меките материали и оборудването, което често се разрушава.

Петте грешки, които причиняват повечето проблеми с шипове

Повечето проблеми не са причинени от „лоши шипове“. Те са причинени от непълни спецификации или предположения. Ето първите пет грешки, които виждам многократно:

• Несъответстваща височина(например объркване на груб и фин тон). Шпил, който започва плавно и след това се свързва, е класически знак.
• Недостатъчно захващане на резбатав основния материал, особено в алуминий или чугун.
• Неправилен клас на якост, което води до разтягане, загуба на натоварване на скобата или крехко счупване при ударно натоварване.
• Неправилно покритие на повърхносттаза околната среда (корозия) или за сглобяване (натъртване, непоследователно въртящ момент към предварително натоварване).
• Неясен толеранс и стандарт, което може да създаде проблеми с годността, непоследователни гайки или неуспешни проверки.

Коригирането им е по-малко свързано с „купуване на премия“, а повече с интелигентно уточняване.

Практичен работен процес за избор на правилния шип

Ето един лесен метод за избор на aМетрична винтова шпилкабез прекалено усложняване на решението.

Стъпка 1: Заключете размера и стъпката на резбата

• Започнете от вашия чертеж или свързващи части: M6, M8, M10 и т.н.
• Потвърдете изрично стъпката (пример: M10 × 1,5 срещу M10 × 1,25).
• Ако шпилката трябва да съвпада със съществуващите гайки, шайби или инструменти, третирайте стъпката като неподлежаща на обсъждане.

Стъпка 2: Определете колко нишка ви е необходима в основата

Ангажирането на нишка е мястото, където много сглобки тихо се провалят. Твърде къса и рискувате да се издърпате; твърде дълъг и можете да излезете от дъното, да спукате тънка стена или да задръстите отломки в дупката.

• За по-меки основни материали обикновено се нуждаете от повече ангажираност.
• За твърди стомани често можете да използвате по-малко ангажиране, като същевременно постигате целите за якост.
• Винаги отчитайте дълбочината на отвора за резба, всяко въвеждане без резба и риска от замърсяване (стружки, натрупване на покритие).

Стъпка 3: Задайте дължината на захвата и общата дължина от стека на ставите

Измерете общата дебелина на частите, които се затягат (фланец + уплътнение + група шайби и т.н.). добавете:

• Достатъчно стърчаща резба за пълно зацепване на гайката
• Допуск за шайби и всякакви заключващи елементи
• Малък резерв, така че гайката да не остане без резба по време на затягане

Стъпка 4: Изберете материал и клас на якост за профила на натоварване

Това е мястото, където привеждате шипа в съответствие с реалността: статично натоварване, вибрации, термични цикли и фактори за безопасност. По-високият клас на якост не е автоматично „по-добър“, ако намалява пластичността или повишава чувствителността към щрангове на напрежение и лоша инсталация.

• Общо индустриално оборудване: балансирана здравина и надеждност.
• Висока вибрация: съсредоточете се върху стабилността на натоварването на скобата и правилната стратегия за заключване.
• Повишена температура: вземете предвид запазването на якостта, пълзенето и поведението на повърхността.
• Корозивни среди: решенията за материал и покритие често са по-важни от чистата здравина.

Стъпка 5: Изберете повърхностна защита въз основа на околната среда и нуждите на сглобяването

Покритията не само се борят с корозията - те променят триенето, което променя връзката между въртящия момент и натоварването на скобата. Ето защо две шпилки, които „изглеждат еднакво“, могат да се държат много различно на линията.

• За излагане на мокро или сол дайте приоритет на доказана устойчивост на корозия.
• За неръждаема стомана планирайте стратегии против задръстване, за да намалите риска от протриване.
• За критично предварително натоварване стандартизирайте смазването/завършването, за да поддържате резултатите от въртящия момент постоянни.

Стъпка 6: Потвърдете толерантността и очакванията за проверка

Ако доставяте на OEM или изнасяте за строги пазари, класът на толерантност и документацията за проверка могат да бъдат също толкова важни, колкото и физическата шпилка. Съгласете се какво ще се измерва, как ще се измерва и какви документи се очакват.

Таблица за бърза справка за общи условия

Контролен списък за поръчки за ясни и бързи оферти

Ако искате бързи оферти и по-малко изненади, изпратете на вашия доставчик пълна спецификация. Ето практичен контролен списък, който можете да копирате в имейла си с RFQ или в системата за покупки:

• Тип закопчалка: Метрична винтова шпилка (двоен край, край на крана, с пълна резба или персонализиран)
• Размер и стъпка на резбата: Пример M10 × 1,5 (посочете двете страни, ако са различни)
• Обща дължина: Включете как се измерва и всякакви специални крайни изисквания
• Дължина на резбата: Напълно резбована или частична, както и всякакви нужди без резба
• Изискване за материал и якост: Включете бележки за работната температура и натоварването, ако е критично
• Повърхностно покритие/покритие: Очаквания за корозия и изисквания за цвят, ако е приложимо
• Изисквания за толерантност/клас: Ако вашият монтаж е чувствителен към пасване, не оставяйте това подразбиращо се
• Количество и график на доставка: Обем на прототип, пилотен и масово производство
• Документация: Доклад от инспекция, сертификат за материал, механично изпитване, етикети на опаковката
• Бележки за приложението: Основен материал (стомана/алуминий), дълбочина на резба и всякакви специални ограничения

Когато доставчикът получи това ниво на яснота, вие обикновено получавате по-точно ценообразуване, по-малко въпроси напред-назад и по-добра последователност между партидитеМетрична винтова шпилкапроизводство.

Съвети за инсталиране и обслужване, които предотвратяват повреди

Добрата шпилка все още може да се провали, ако е инсталирана лошо. Ето практически съвети, които намаляват най-често срещаните проблеми на полето и монтажната линия:

• Почистете резбования отворпреди монтажа. Натрупването на стърготини или покритие може да причини дъно и фалшив въртящ момент.
• Избягвайте прекомерното забиване на шипа. Полагането на дъното може да напука тънките стени или да изкриви нишките.
• Контрол на триенето. Ако се използва смазване, стандартизирайте го. Промяната на промените в смазването постига натоварване на скобата при същия въртящ момент.
• Предотвратяване на неръждаема стомана. Използвайте подходящи смазочни материали и практики за сглобяване, ако е избран неръждаем хардуер.
• Използвайте последователен метод на затяганеза критични стави. Точността на въртящия момент, последователността и калибрирането на инструмента имат повече значение, отколкото хората искат да признаят.
• Удобството за обслужване има значение. Ако екипите по поддръжката ще премахват гайките многократно, направете устойчивостта на корозия и стратегията против задръстване част от проекта.

Тези практики помагат на вашетоМетрична винтова шпилкаосигуряват постоянно предварително натоварване и правят бъдещото разглобяване по-малко болезнено.

Какво да търсите при производител на шпилки

Когато избирате доставчик, вие не купувате просто шип – вие купувате контрол на процеса. Един надежден производител трябва да може да поддържа:

• Ясна проследимостмежду партиди и документация.
• Стабилен производствен контролтака че прототипите отговарят на масовото производство.
• Постоянно нарязване на резба и измерванеза намаляване на проблемите с напасването с гайки и резбовани отвори.
• Дисциплина на покритие и опакованеза предотвратяване на корозия по време на транспортиране и съхранение.
• Поддръжка за персонализиранеза дължини, крайни стилове или специални изисквания.

Ако сравнявате доставчици, попитайте как контролират критичните характеристики (качество на конеца, последователност на покритието и методи за проверка). За екипи, закупуващи в мащаб, работещи със специализиран производител катоSuzhou Maitu Screw Rod Manufacturing Co., Ltd.може да опрости комуникацията и да поддържа спецификациите на вашите шипове последователни от офертата до доставката.

ЧЗВ

Колко пъти трябва да се появи ключовата дума в статия, фокусирана върху продукта?

Достатъчно, за да остане ясно и последователно за читателите - обикновено няколко естествени споменавания, разпръснати в статията. На практика, ако темата е наистина съсредоточена върху aМетрична винтова шпилка, формулировката ще се появи органично без принудително повторение.

Как да избегна поръчката на грешна стъпка?

Винаги посочвайте писмено както диаметъра, така и стъпката (например „M10 × 1,5“). Ако монтажът включва съществуващи гайки или резбовани отвори, проверете стъпката с измервателни уреди или оригиналния чертеж, а не с предположения.

Коя е най-голямата причина за оголени резби в резбовани основи?

Често срещани причини са недостатъчното захващане на по-меки материали, замърсяване в отвора или прекомерен въртящ момент по време на монтажа. Направете процеса на ангажиране и инсталиране част от вашата спецификация, а не последваща мисъл.

Неръждаемата стомана винаги ли е най-добрата за устойчивост на корозия?

Не винаги. Неръждаемата стомана може да бъде отлична в много среди, но може да създаде риск от стържене и може да не е най-добрият избор за всеки профил на натоварване и температура. Обмислете пълната среда и метода на сглобяване.

Защо покритието влияе върху резултатите от стягането?

Тъй като покритието променя триенето. Триенето променя колко натоварване на скобата получавате при даден въртящ момент. Ако консистенцията на предварително натоварване има значение, стандартизирайте практиките за покритие и смазване.

Какви подробности трябва да включа, когато искам оферта?

Размер и стъпка на резбата, обща дължина, дължина на резбата, изискване за материал/якост, покритие на повърхността, очаквания за толеранс, количество и нужди от документация. Контролният списък за поръчка по-горе е добър шаблон.

Как мога да намаля разхлабването във вибриращо оборудване?

Започнете с правилно предварително натоварване и последователна инсталация. След това изберете стратегия за заключване, подходяща за вашия дизайн (тип гайка, система с шайби или друг подход за заключване). Разхлабването обикновено е системен проблем, а не само проблем с шипове.

Какво трябва да направя, ако поддръжката на място продължава да поврежда шпилките?

Съсредоточете се върху устойчивостта на корозия, сервизните процедури (почистване и смазване) и обучението за правилно затягане. В някои случаи подобряването на покритието, промяната на типа гайка или усъвършенстването на дизайна на зацепването може значително да удължи експлоатационния живот.

Когато правотоМетрична винтова шпилкае посочено ясно, инсталирано правилно и съобразено с околната среда, то се превръща в една от онези „скучни“ части, които никога не правят доклад за повреда - което е точно това, което искате.

Ако искате помощ при избора на опции за вашето конкретно приложение или имате нужда от оферта въз основа на вашия чертеж и условия на използване,свържете се с насприSuzhou Maitu Screw Rod Manufacturing Co., Ltd.и споделете вашите изисквания за размер на резбата, стъпка, дължина, среда и количество.
