Поддържащ модул Фиксирана и поддържана страна

Поддържащият модул на Maitu Fixed and Supported Side е прецизно проектиран и се предлага основно в два различни типа: фиксирана страна и поддържана страна, всяка от които е проектирана да изпълнява специфични механични функции в рамките на една система. Конфигурацията на опорните модули е основен аспект във всеки монтаж на водещ винт, критичен за осигуряване на работна стабилност и постигане на прецизно линейно движение.

Изпратете запитване

Описание на продукта

Определящата характеристика на опорния модул с фиксирана и поддържана страна от фабриката Maitu е способността му да ограничава движението както в аксиална, така и в радиална посока. Обикновено включва съвпадаща двойка ъглови контактни лагери или сачмен лагер с дълбок канал, комбиниран с аксиален лагер, които заедно стабилно поемат както радиалните натоварвания, така и натоварванията на тягата от винта. Тази конфигурация е проектирана да осигурява твърда аксиална фиксация, което я прави незаменим компонент за приложения, изискващи високо прецизно позициониране и предаване на значителни двупосочни сили на натиск.

Обратно, опорният модул с фиксирана и поддържана страна се характеризира с капацитета си да позволява аксиално плаване, като същевременно осигурява радиална опора. Обикновено използва един сачмен лагер с дълбок канал или радиална втулка, което позволява на винтовия вал да се разширява или свива свободно в аксиална посока поради термични промени. Този специфичен дизайн е от решаващо значение за компенсиране на термичното удължение в дълги винтови възли, предотвратявайки опасни вътрешни напрежения, свързване и потенциална повреда на системата.

Въпреки това, изборът между фиксирана и поддържана страна не е просто избор, а систематично дизайнерско решение. Неправилната конфигурация може да доведе до намалена точност, прекомерен шум и преждевременна повреда на лагера. По този начин правилното сдвояване и прецизното подравняване на тези единици са толкова критични, колкото и самият винт за целостта на цялата система за движение.

Ние се интересуваме от предоставянето на интегрирани решения за винтове и опори. Нашият опорен модул с фиксирана и поддържана страна са проектирани да отговарят на спецификациите на нашите трапецовидни и ACME винтове.

Производствени параметри

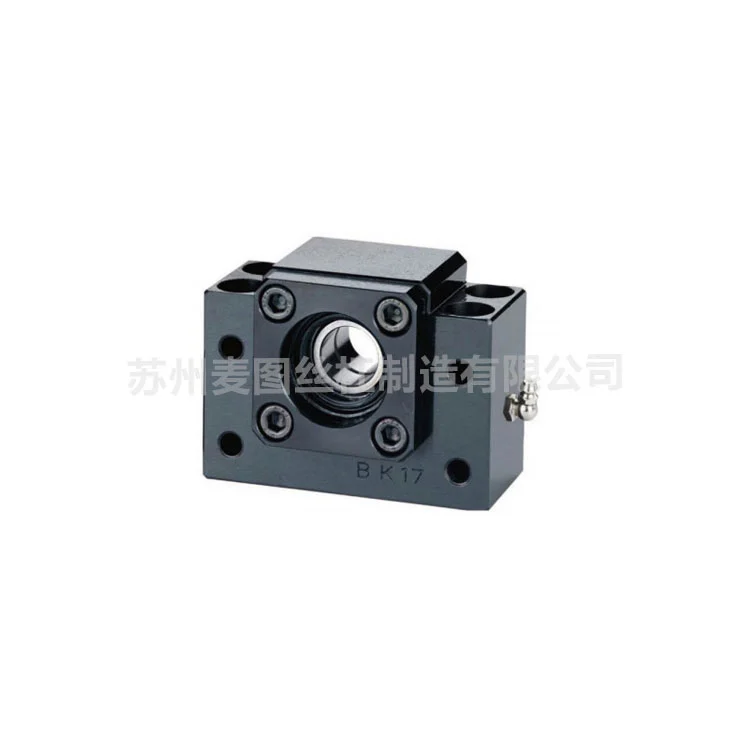

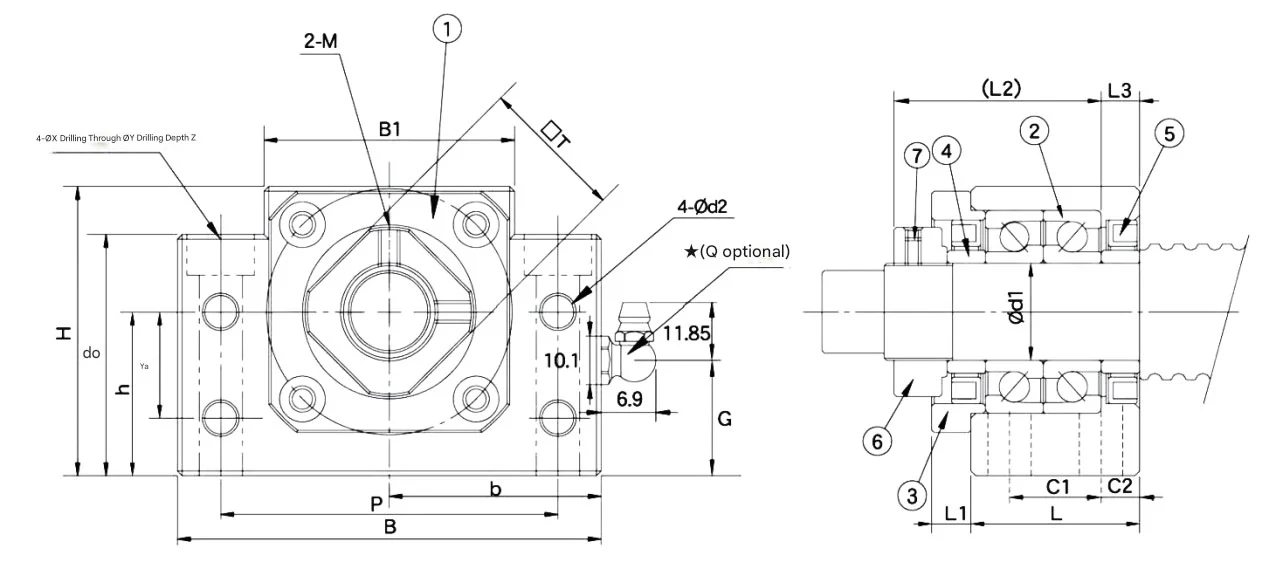

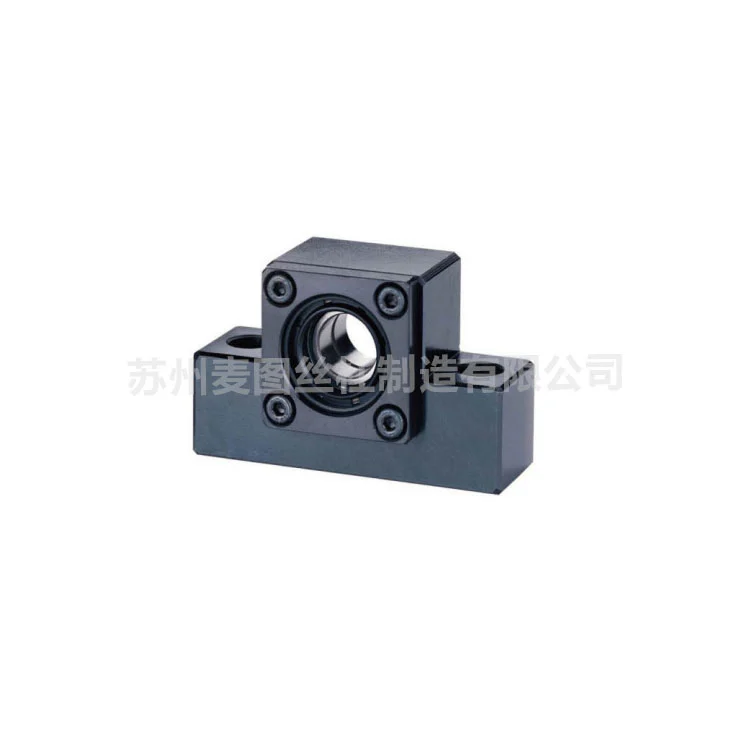

Серия MBK с фиксирана страна на опорно устройство

Модел	Диаметър	L	L1	L2	L3	B	H	b	h	B1	H1	E	P
MBK10	10	25	5	29	5	60	39	30	22	34	32.5	15	46
MBK12	12	25	5	29	5	60	43	30	25	34	32.5	18	46
MBK15	15	27	6	32	6	70	48	35	28	40	38	18	54
MBK17	17	35	9	44	7	86	64	43	39	50	55	28	68
MBK20	20	35	8	43	8	88	60	44	34	52	50	22	70
MBK25	25	42	12	54	9	106	80	53	48	64	70	33	85
MBK30	30	45	14	61	9	128	89	64	51	76	78	33	102
MBK35	35	50	14	67	12	140	96	70	52	88	79	35	114
MBK40	40	60	18	76	15	160	110	80	60	100	90	37	130

Support Unit Fiexd And Supported Side

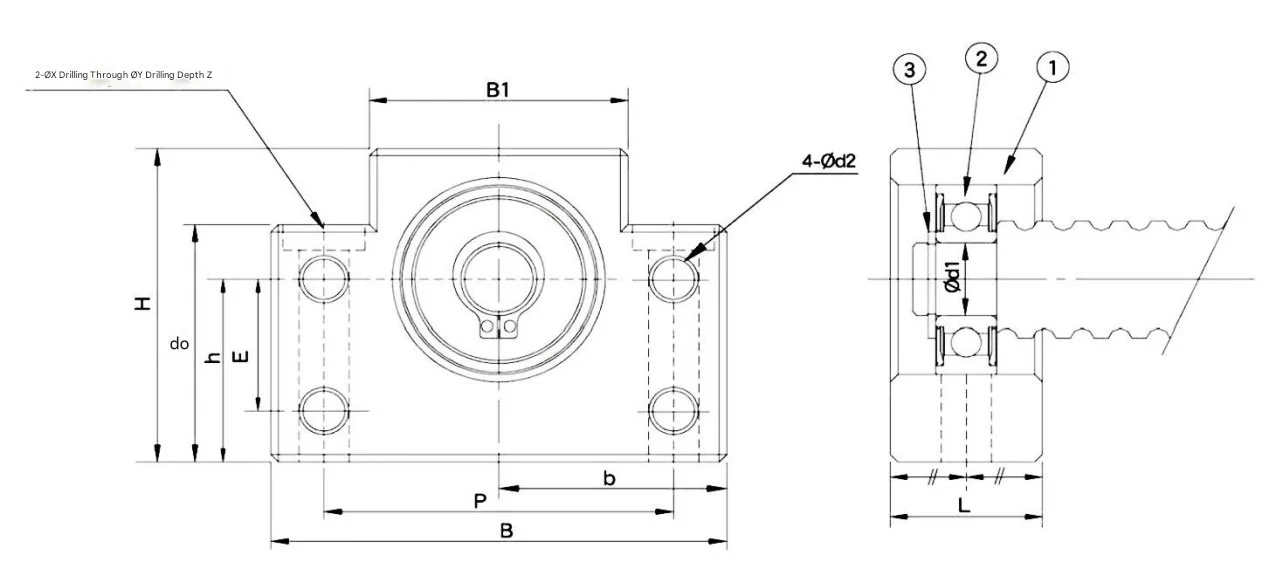

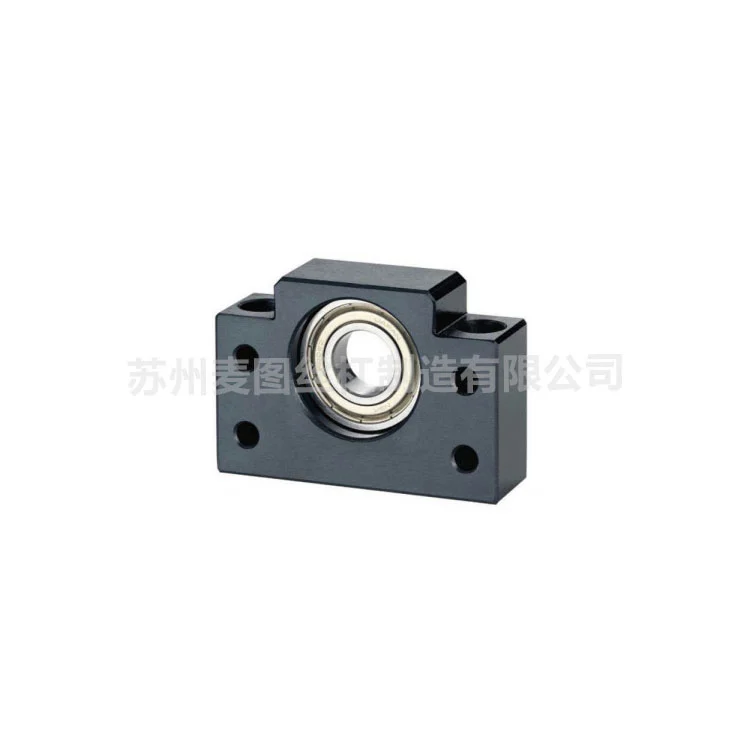

Поддържащ модул Поддържаща страна MBF Series

Модел	Диаметър	L	B	H	b	h	B1	H1	E	P	d2	X	Y	Z
MBF10	8	20	60	39	30	22	34	32.5	15	46	5.5	6.6	10.7	5
MBF12	10	20	60	43	30	25	34	32.5	18	46	5.5	6.6	10.8	1.5
MBF15	15	20	70	48	35	28	40	38	18	54	5.5	6.6	11	6.5
MBF17	17	23	86	64	43	39	50	55	28	68	6.6	9	14	8.5
MBF20	20	26	88	60	44	34	52	50	22	70	6.6	9	14	8.5
MBF25	25	30	106	80	53	48	64	70	33	85	9	11	17	11
MBF30	30	32	128	89	64	51	76	78	33	102	11	14	20	13
MBF35	35	32	140	96	70	52	88	79	35	114	11	14	20	13
MBF40	40	40	160	110	80	60	100	90	37	130	14	18	26	17.5

Support Unit Fiexd And Supported Side

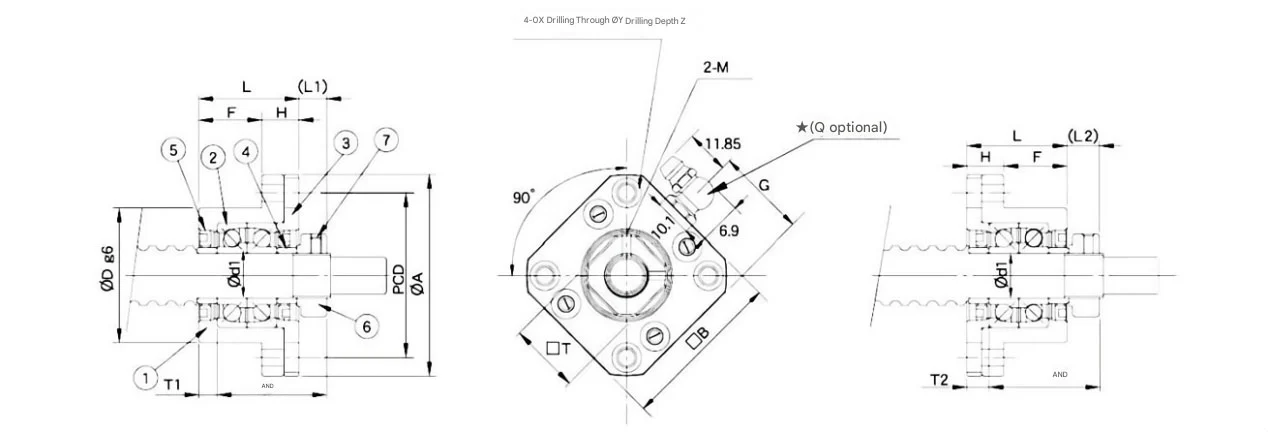

Поддържащ модул от серия MFK с фиксирана страна

Модел	Диаметър	L	H	F	E	Dg6	A	PCD	B	X	Y	Z	M	T
MFK10	10	27	10	17	29.5	34	52	42	42	4.5	8	4	М3	16
MFK12	12	27	10	17	29.5	36	54	44	44	4.5	8	4	M4	19
MFK15	15	32	15	17	36	40	63	50	52	5.5	9.5	6	M4	22
MTFK17	17	45	22	23	47	50	77	62	61	6.6	11	10	M4	24
MFK20	20	52	22	30	50	57	85	70	68	6.6	11	10	M4	30
MFK25	25	57	27	30	60	63	98	80	79	9	15	13	M5	35
MFK30	30	62	30	32	61	75	117	95	95	11	17.5	15	M6	40

Support Unit Fiexd And Supported Side

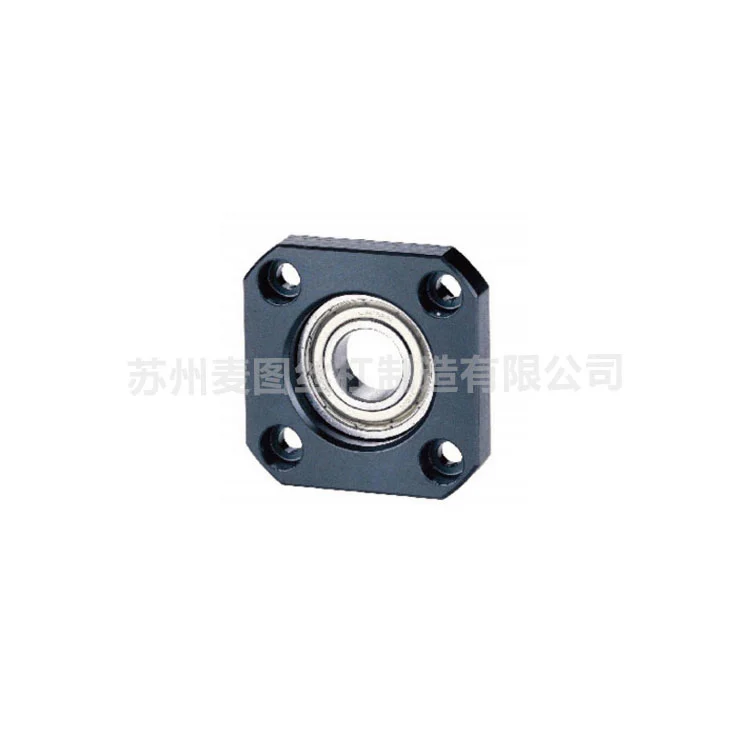

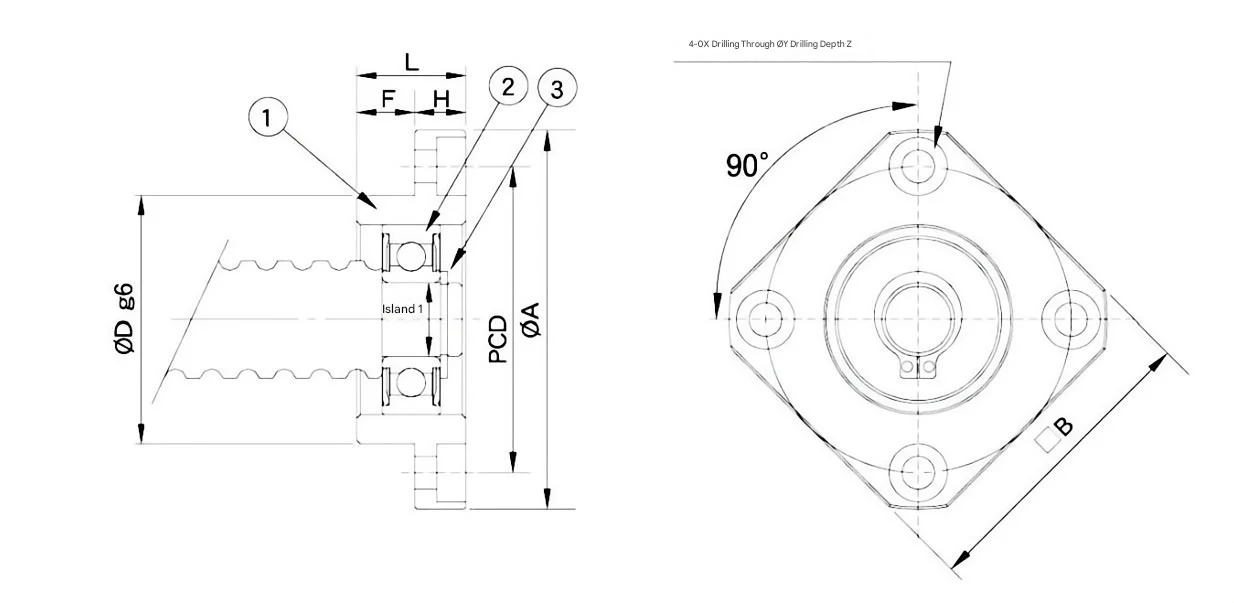

Поддържащ модул Поддържаща страна MEF серия

Модел	Диаметър	L	H	F	Dg6	A	PCD	B	X	Y	Z
FF06	6	10	6	4	22	36	28	28	3.4	6.5	4
FF10	8	12	7	5	28	43	35	35	3.4	6.5	4
FF12	10	15	7	8	34	52	42	42	4.5	8	4
FF15	15	17	9	8	40	63	50	52	5.5	9.5	5.5
FF17	17	20	11	9	50	77	62	61	6.6	11	6.5
FF20	20	20	11	9	57	85	70	68	6.6	11	6.5
FF25	25	24	14	10	63	98	80	79	9	14	8.5
FF30	30	27	18	9	75	117	95	93	11	17	11

Support Unit Fiexd And Supported Side

Защо да изберете продуктите на Maitu?

Систематична цялост на движението

Ние не просто продаваме части; ние предлагаме интегрирани решения за движение. Нашите фиксирани и поддържани модули са проектирани да отговарят идеално на нашите трапецовидни и ACME спецификации на винтове, като елиминират грешките при подравняване и гарантират структурната цялост на цялата ви преносна система.

Разширен дизайн за термична компенсация

Нашите модули с "поддържана страна" са специално проектирани да позволяват аксиално плаване. Като позволява на винтовия вал да се разширява или свива свободно при температурни колебания, нашият дизайн предотвратява вътрешните напрежения и залепвания, които са водещите причини за преждевременна повреда на системата при дълги винтови възли.

Двупосочно натоварване с висока твърдост

За прецизно позициониране, нашите модули "Fixed Side" включват висококачествени ъглови контактни лагери. Тази конфигурация осигурява превъзходно аксиално и радиално ограничение, абсорбирайки значителни двупосочни сили на натиск, за да поддържа прецизна точност дори при тежки промишлени натоварвания.

12+ години опит в производството

С наследство, произхождащо от Shanghai Yingqi и десетилетие независимо производство в Суджоу, Maitu носи дълбок опит в областта. Нашето сертифицирано по ISO 9001 съоръжение използва собствено разработена ERP система за наблюдение на всеки етап от производството, като гарантира, че всяко звено за поддръжка отговаря на строги индустриални толеранси.

Доказана производителност и персонализиране

С над 80 000 единици, доставени на глобални клиенти, ние предлагаме доказан опит. Независимо дали имате нужда от стандартна въглеродна стомана или специализирани материали като неръждаема стомана или бронз, нашият екип от 10 инженери може да персонализира поддържащия модул, за да отговаря на вашите специфични екологични и механични изисквания.

ЧЗВ

Как правилно да изберем фиксирана опорна единица и поддържана страна?

Стандартната високопрецизна настройка изисква една фиксирана страна (за заключване на винта аксиално и справяне с натоварвания на натиск) и една поддържана страна (за осигуряване на радиална опора, като същевременно позволява топлинно разширение). Нашият инженерен екип може да ви помогне да определите конкретната конфигурация на лагера (напр. ъглов контакт срещу дълбок канал) въз основа на вашите изисквания за посока на натоварване и скорост.

Вашите опорни модули съвместими ли са с трапецовидни и ACME винтове?

да Ние сме специализирани в интегрирани решения. Нашите опорни елементи са специално обработени, за да отговарят на размерите на крайната шийка на нашите 30° трапецовидни и 29° ACME винтове. Това гарантира безпроблемно прилягане, намалявайки вибрациите и шума по време на високоскоростна работа.

Какви мерки предприема Maitu, за да осигури дълготрайност на лагерите в тези единици?

Ние използваме стриктни процедури за контрол на качеството, включително прецизно шлайфане на отвора на корпуса и подбор на високовъглеродна хромирана стомана. Нашите модули се сглобяват в контролирана среда, за да се предотврати замърсяване, като се гарантира, че смазката и уплътненията осигуряват работа без поддръжка за продължителни интервали.

Можете ли да предоставите опорни модули за персонализирани диаметри на валове и специални материали?

Абсолютно. Въпреки че предлагаме широка гама от стандартни спецификации, нашата фабрика е оборудвана със стругове с ЦПУ и високопрецизни машинни центри за обработка на персонализирани проекти. Ние можем да произвеждаме единици, използвайки различни материали - включително неръждаема стомана за корозивни среди - въз основа на вашите специфични чертежи и технически бележки.
