Коя трапецовидна винтова гайка трябва да изберете за плавно, надеждно линейно движение?

Резюме

A Трапецовидна винтова гайкаизглежда просто - докато машината ви не започне да трака, да се отклонява от позиция или да се износва много по-рано от очакваното. Ако някога сте се сблъсквали с хлабина, която разрушава повторяемостта, писък/шум при натоварване, лепкаво движение, често повторно смазване или повреда на конеца от прах и отломки, основната причина често е изборът на гайка (материал, прилягане, геометрия и начин на инсталиране), а не само винтът.

Това ръководство разбива точките за вземане на решения в реалния свят - натоварване, скорост, точност, среда, стил на монтаж и очаквания за поддръжка - така че можете да изберете гайка, която работи по начина, по който вашето приложение се нуждае. Ще намерите и практическа таблица за сравнение, съвети за инсталиране, които предотвратяват преждевременна повреда, и кратък ЧЗВ, който да ви помогне да напишете чиста, готова за покупка спецификация.

Контур

• Често срещани режими на отказ и болезнените точки, които създават
• Как се държи трапецовидна гайка в сравнение с други опции за движение
• Контролен списък за избор, който можете да използвате, преди да направите поръчка
• Опции за материали и дизайн (включително опции против люфт и без масло)
• Фактори на формата на гайката и ограничения за монтаж
• Навици за инсталиране и поддръжка, които удължават експлоатационния живот
• Когато персонализираните гайки имат повече смисъл от „достатъчно близки“ стандартни части
• Често задавани въпроси и шаблон за бързи спецификации

Съдържание

1. Където трапецовидните гайки обикновено се провалят в реални машини
2. Какво всъщност прави трапецовидна винтова гайка в система за движение
3. Практичен контролен списък за избор
4. Сравнение на опциите за материал и дизайн
5. Форми на гайките и стилове на монтаж
6. Луфт, точност и повторяемост
7. Съвети за монтаж, които предотвратяват преждевременно износване
8. Навици за поддръжка и удължаване на живота
9. Когато стандартните гайки не работят и персонализирането се отплаща
10. ЧЗВ

Където трапецовидните гайки обикновено се провалят в реални машини

Повечето купувачи не започват да пазаруват заТрапецовидна винтова гайказащото им е скучно. Започват, защото нещо ги боли: степента на скрап нараства, времето за поддръжка експлодира или движението „се чувства грешно“. Ето най-често срещаните болкови точки и какво стои зад тях.

• Луфт, който съсипва позиционирането:Разстоянието между гайката и винта е твърде голямо за вашите нужди от точност или в дизайна липсва предварително натоварване. Това се проявява като колебание при обръщане на посоката, непоследователно насочване или дрейф при повтарящи се цикли.
• Шум, вибрации и „бърборене“:Често се причинява от неправилно подравняване, странично натоварване, лоша твърдост на монтажа или сдвояване на материали, които усилва триенето. Понякога се обвинява винтът, но монтажът и монтажът на гайката често са истинският виновник.
• Бързо износване или повреда на конеца:Абразивен прах, недостатъчно смазване, грешен материал за товара или работен цикъл, който генерира топлина. Ако гайката ви се износва като гумичка, тя може да върши работата на лагер или водач (а не трябва).
• Залепване или неравномерно движение:Замърсяване, натъртване (проблеми с метал върху метал), деформация при натоварване или ефекти на топлинно разширение. Това, което се усеща като „лоша механична обработка“, може просто да бъде несъответствие между материала на гайката и работната среда.
• Твърде много поддръжка:Ако вашето приложение не може да понася често повторно смазване, ще искате безмаслени/самосмазващи се конструкции или инженерни полимери, които намаляват триенето и привличат по-малко отломки.

Ключовият извод: изборът на гайка е по-малко свързан с „намирането на гайка, която пасва на нишката“, а повече за съпоставяне на поведението на производителността към вашата система реалности - път на натоварване, водачи, монтаж, топлина и замърсяване.

Какво всъщност прави трапецовидна винтова гайка в система за движение

A Трапецовидна винтова гайкае работният интерфейс, който преобразува въртенето на винта в линейно движение (или обратното). На практика той също се превръща в фрикционен интерфейс, износващ се компонент и - ако вашият дизайн не е правилно поддържан - "жертва" на странични натоварвания.

Системите с трапецовидна резба се използват широко, защото са здрави, рентабилни и толерантни към много индустриални условия. В сравнение с рециркулиращите сферични винтове, трапецовидните системи обикновено предлагат по-високо присъщо триене (което може да бъде полезно за самозаключващо се поведение при някои вертикални натоварвания), но по-ниска механична ефективност при високи скорости. Това не е „добро“ или „лошо“ – това е компромис в дизайна.

Ако вашата машина се нуждае от умерена скорост, солидна товароносимост и лесно обслужване, решението с трапецовидна гайка често е отлично инженерен избор - особено когато изберете правилния материал, включите стратегия за обратна реакция, когато е необходимо, и го инсталирате правилно.

Практичен контролен списък за избор

Преди да поискате оферта или да направите поръчка, използвайте този контролен списък. Предотвратява най-често срещаното (и скъпо) несъответствие: закупуване на гайка, която „пасва“ но се представя зле.

• Тип на натоварване:само аксиално или вашата система случайно прилага странично натоварване? (Страничното натоварване трябва да се управлява от водачи/лагери.)
• Работен цикъл и скорост:случайно регулиране, непрекъснат цикъл или високоскоростно пътуване, което генерира топлина?
• Изисквания за точност:приемлив ли е стандартният хлабина или имате нужда от решение против обратен удар за постоянно поведение при обръщане?
• Околна среда:прах, стърготини, влажност, измиване, хигиенни изисквания, подобни на чисти помещения, химикали или температурни колебания?
• Политика за смазване:можете ли да смазвате редовно или имате нужда от подход с ниска поддръжка/без масло?
• Монтажни ограничения:монтаж на фланец, монтаж на блок, компактен плик или широко тяло, което да устои на въртене?
• Шум и усещане:искате ли „тихо и плавно“ изживяване на движението (често избор от полимер или оптимизиран композит)?
• Стратегия за обслужване:искате ли гайката да бъде сменяемата износваща се част (обикновена) или конструкция с по-дълъг живот с висококачествени материали?

Ако можете да отговорите ясно на тези въпроси, вашият доставчик може да препоръча правилното напасване на резбата, геометрията на гайката и сдвояването на материала с много по-малко повторения.

Сравнение на опциите за материал и дизайн

Различните материали на ядките се държат различно при триене, топлина и замърсяване. Най-добрият избор зависи от вашите реални работни условия, не просто „по-силно е по-добре“. Използвайте таблицата по-долу като карта за бързо вземане на решения.

Практически съвет: когато средата ви е мръсна, „повече мазнина“ понякога може да влоши нещата, като улови абразивни частици. В тези случаи самосмазващите се конструкции или базираните на полимери опции могат да бъдат по-интелигентен път към по-дълъг експлоатационен живот и по-последователно движение.

Форми на гайките и стилове на монтаж

Дори и с перфектния материал, грешната геометрия може да причини главоболия по време на монтажа или да доведе до въртене, разхлабване или лоша твърдост. Обикновените форм-фактори на гайка съществуват поради причина - всеки решава проблем с монтажа.

• Прав (цилиндричен) тип:проста интеграция, когато вашият корпус вече поддържа функции за подравняване и предотвратяване на въртене.
• Тип фланец:лесно аксиално позициониране и завинтване; полезен, когато имате нужда от бърза подмяна и последователно сглобяване.
• Тип блок:стабилен монтаж, по-лесен контрол против въртене и удобен за персонализирани рамки на машини.
• Широк тип:допълнителна контактна площ и твърдост за някои корпуси; може да помогне за намаляване на нежеланото усукване.
• Компактен икономичен тип:спестяващи място конструкции, където обвивката има значение и натоварванията са умерени.

Ако гайката ви може да се върти свободно, оста ви няма да се премести правилно. Винаги се уверявайте, че конструкцията на монтажа предотвратява въртенето на гайката, като същевременно поддържате винта подравнен с вашите линейни водачи.

Луфт, точност и повторяемост

Луфтът е „загубеното движение“, което усещате при обръщане на посоката – задвижването ви се завърта, но сцената не се движи веднага. В много системи хлабината е приемлива. В други – избор и поставяне, метрология, оборудване за дозиране, микропозициониране – това е прекъсвач на сделката.

Ето практически начини за управление на обратната реакция, без да създавате нови проблеми:

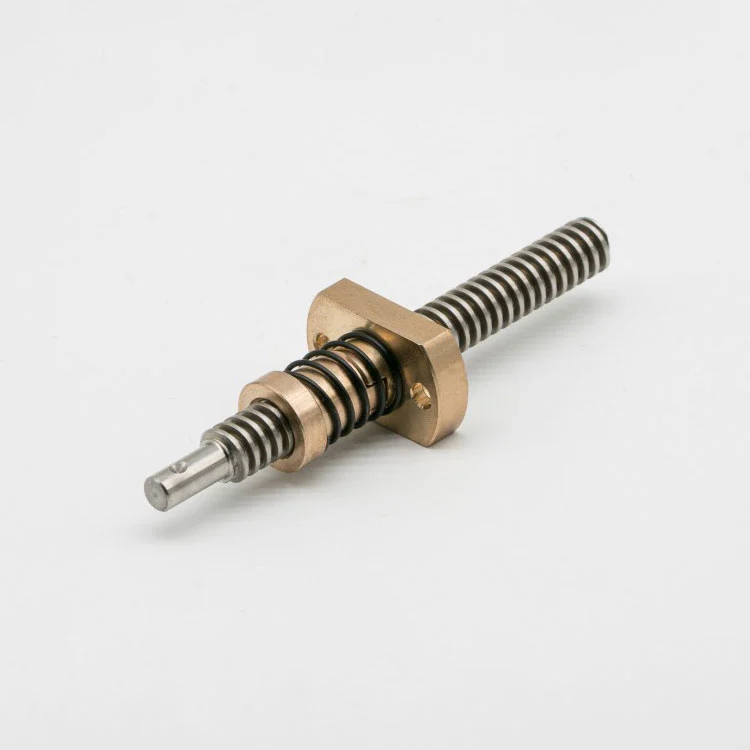

• Използвайте дизайн на гайка против люфт:разделена/предварително заредена подредба може да намали играта, като същевременно поддържа движението гладко. Това често е най-чистият вариант за прецизни системи.
• Сравнете гайката с винта:профилът на резбата, стъпката/преднината и класът на прилягане трябва да са последователни. „Почти съвместим“ става шумен и се износва бързо.
• Подравняване на контрола и странично натоварване:обратната реакция се обвинява за проблеми, които всъщност са причинени от свързване от неправилно подравняване.
• Проверете границата на въртящия момент:намаляването на хлабината обикновено леко увеличава триенето. Потвърдете, че вашият двигател/задвижване може да се справи без прегряване.

Ако целта ви е повторяемост, системата е толкова добра, колкото и най-слабото й звено: напасване на гайката, изправеност на винта, качество на водещата релса, опората на лагера и подравняването на сглобката си взаимодействат. Отнасяйте се към гайката като към системен компонент, а не към самостоятелна стока.

Съвети за монтаж, които предотвратяват преждевременно износване

Много преждевременни повреди са „инсталирани в съществуването“. Високо качествоТрапецовидна винтова гайкаможе да се износи бързо, ако е принуден за борба с разместването или страничните натоварвания. Тези навици са скучни, но ви спестяват месеци.

• Оставете водачите да се справят със странични товари:използвайте линейни релси/втулки, така че двойката винт-гайка да възприема главно аксиалното натоварване.
• Дръжте опората на винта твърда:правилните крайни лагери намаляват бича и вибрациите, особено при по-дълги ходове.
• Подравнете преди затягане:леко сглобете, преминете през целия ход на ръка/ниска скорост, след това затегнете постепенно крепежните елементи.
• Защитете от отломки:маншони, капаци и чистачки намаляват драстично абразивното износване в прашни или образуващи стружки среди.
• Не затягайте прекалено функциите против въртене:неравномерното затягане на корпуса на гайката може да го изкриви и да създаде затягане.

Ако почувствате тесни места по време на пътуване, спрете и диагностицирайте подравняването - не „захранвайте“. Преминаването е начинът, по който нишките се повреждат, двигателите прегряват и гайките се превръщат в жертвената част за проблем на друго място по оста.

Навици за поддръжка и удължаване на живота

Трапецовидните системи могат да бъдат дълготрайни, когато третирате триенето като управлявана променлива, а не като закъснение.

• Задайте реалистична рутина за смазване:изберете тип смазка въз основа на температура и замърсяване и спазвайте последователни интервали.
• Почистете преди повторно смазване:добавянето на грес върху песъчинките създава паста за смилане.
• Проверете за ранни симптоми:нарастващ въртящ момент, повишен шум или видимо натрупване на прах са ранни предупреждения.
• Брой цикъл на проследяване:ако гайката е предназначен за износване компонент, планираната подмяна избягва изненади при престой.

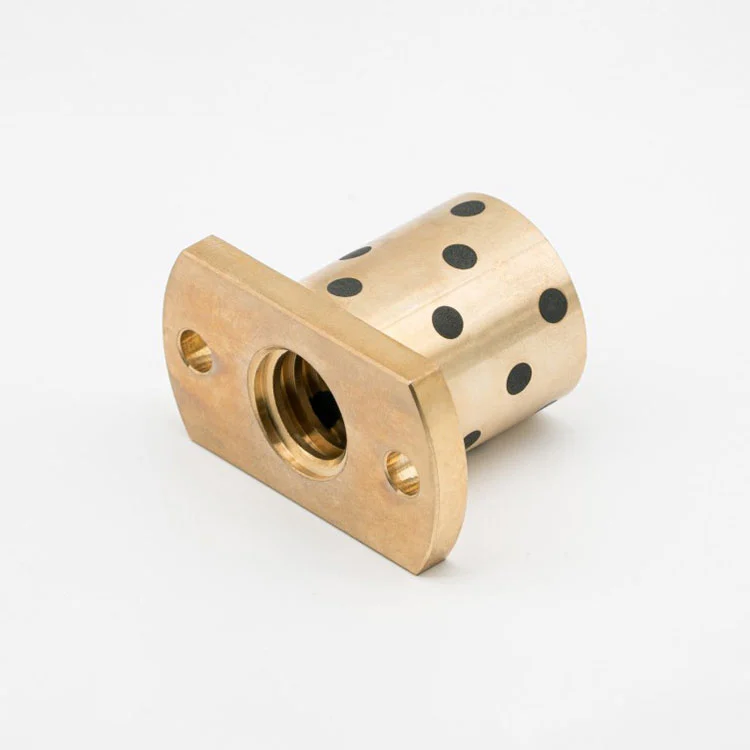

• Използвайте безмаслени/самосмазващи се опции, където е подходящо:особено когато достъпът е ограничен или чистотата има значение.

Един прост дневник за поддръжка - дата, бележки за околната среда, наблюдения на въртящ момент/шум - често ви казва повече, отколкото една повредена част.

Когато стандартните гайки не работят и персонализирането се отплаща

Стандартните части от каталога са страхотни – докато мястото за монтаж не е странно, средата ви е строга или изискванията ви за точност не прощават. Персонализирането обикновено е оправдано, когато едно от следните е вярно:

• Имате нужда от специфична форма на гайка, за да паснете на съществуващ корпус (блок, фланец, широко тяло, компактна обвивка).
• Балансирате прецизността с гладкостта и искате персонализиран подход против люфт.
• Имате ограничения на околната среда (хигиена, ниска толерантност към замърсяване, ограничен достъп до смазване).
• Искате специфичен полимерен профил на ефективност (ниско триене, нисък шум, стабилност или по-дълги сервизни интервали).
• Имате нужда от надеждно захващане на резбата с целевия винт и искате контролирано съвпадение, а не догадки.

Suzhou Maitu Screw Rod Manufacturing Co., Ltd.се фокусира върху съвпадението на трапецовидни гайки с реалните изисквания на приложението - включително множество видове гайки, инженерни полимерни опции, безмаслени решения и конфигурации против люфт – така че гайката да работи с вашия винт, вашия корпус и вашата среда вместо да се бият с тях.

Ако подготвяте спецификация за покупка, ето една проста структура, която можете да изпратите на доставчик, за да ускорите избора:

• Обозначение на резбата:трапецовиден размер + олово/стъпка + ръка (дясна/лява) + всякакви специални бележки в профила
• Стил на ядки:прав / фланец / блок / широк / компактен + размери на ключа + метод против завъртане
• материал:тип месинг/бронз/стомана/полимер + бележки за околната среда (прах, измиване, температура)
• Цели за ефективност:очаквана обратна реакция, предпочитание за шум, политика за смазване, работен цикъл

ЧЗВ

Q:Мога ли да сменя износена гайка, без да сменям винта?
A:Често да, но зависи от износването на винта. Ако резбите на винтовете са видимо износени или въртящият момент на оста се е увеличил значително, нова гайка може да не възстанови работата. За критично позициониране оценете двата компонента заедно.

Q:Наистина ли безмаслена гайка не изисква поддръжка?
A:Конструкциите без масло намаляват изискванията за смазване и помагат на места, където смазването е непрактично, но все пак изискват проверка. Подравняването, замърсяването и страничното натоварване могат да съкратят живота независимо от стратегията за смазване.

Q:Кой материал е най-подходящ за тихо движение?
A:Много полимерни опции (като материали на базата на найлон или ацетал) могат да намалят шума и да осигурят по-гладко усещане. За по-взискателни условия полимерите с по-висока производителност могат да предложат по-добра стабилност и по-дълъг живот.

Q:Винаги ли имам нужда от гайка против люфт за точност?
A:Не винаги. Ако вашето приложение рядко обръща посоката или вашата система за управление компенсира хлабината, стандартното разстояние може да е добре. Ако повторяемостта на обръщане има значение, дизайните против люфт обикновено са най-директното решение.

Q:Защо моята гайка се износва бързо, въпреки че натоварването е „в рамките на спецификацията“?
A:Най-честите причини са разместване, странично натоварване (водачите не вършат работата си), замърсяване и натрупване на топлина от работния цикъл. Фиксирането на конструкцията или монтажа на оста често удължава живота повече от преминаването към „по-здрава“ гайка.

Q:Каква информация трябва да изпратя, за да получа правилната препоръка бързо?
A:Включете размер на резбата/олово, дължина на хода, посока и големина на натоварването, скорост/работен цикъл, среда (прах/вода/химикали), стил на монтаж и дали е необходим контрол на хлабината. Снимките на мястото за монтаж също помагат.

Заключение

ПравотоТрапецовидна винтова гайкане е просто част с резба - това е решение за производителност, което влияе върху шума, точността, експлоатационния живот, и натовареност по поддръжката. Когато съпоставите материала, геометрията на гайката, стратегията за хлабина и практиката на монтаж към вашите действителни работни условия, трапецовидните системи могат да бъдат изключително надеждни и рентабилни.

Ако искате помощ при избора на стандартна опция или приспособяването на гайка към вашия корпус, товар и среда, свържете се сSuzhou Maitu Screw Rod Manufacturing Co., Ltd.с вашите основни параметри и бележки за приложението – тогавасвържете се с насза да превърнете вашите проблеми с осите в стабилно, повтарящо се решение за движение.
